NVIDIA NVCRE 原理解析与 H20-3e 独立验机实测¶
GPU 节点 Ready、设备插件正常、显卡利用率达到 100%，并不足以说明一个集群能高效运行多机训练。GPU 与网卡的位置不合适、通信退回 TCP、检查点保存太慢，甚至一台机器偶发停顿，都可能让整个任务持续等待。
2026 年 10 月 12 日，NVIDIA 在 Open Compute Project（开放计算项目，OCP）全球峰会相关发布中，将 NVIDIA Cluster Readiness Engine，简称 NVCRE，列入 DSX AI Factory 的开源组件。它在指定节点上主动运行通信、诊断和训练负载，用实际结果判断 GPU 集群是否具备承载工作负载的条件。NVIDIA OCP 发布
本文结合 NVCRE v0.7.0 源码分析与双节点 16 张 H20-3e 的独立 NCCL/DCGM 实测，核查日期为 2026 年 10 月 14 日。本轮没有部署 NVCRE 控制器，也没有执行其 Certification 验收流程。 成绩与设备曲线来自普通 Kubernetes Job 运行的底层负载；NVCRE 完整控制器链路的接入条件另行讨论。v0.7.0 发布说明
1. 什么时候公开，主要用来做什么¶
NVCRE 是一个采用 Apache 2.0 许可证的开源 Kubernetes 控制器。关于“什么时候开源”，需要区分版本发布和官方集中介绍：
| 日期 | 可核对的公开记录 | 应如何理解 |
|---|---|---|
| 2026-09-01 | GitHub 发布稳定版 v0.1.0，提供 CLI、控制器镜像及 Helm Chart | 已有面向使用者的版本发布记录 |
| 2026-09-23 | NVIDIA 技术博客介绍 NVCRE，明确其开源控制器定位 | 官方系统讲解用途、架构与接入方式 |
| 2026-10-12 | OCP/DSX 发布将 NVCRE 列为开源组件 | 最近一次集中发布与生态介绍 |
因此，它是近期公开的工具，但不能把 10 月 12 日直接写成首次开源日；上述记录也没有给出 GitHub 仓库由私有切换为公开的精确时刻。v0.1.0 发布记录、2026-09-23 官方技术介绍
对 GPU 平台而言，NVCRE 将原本分散在脚本、工单和人工核对里的验收流程组织起来：选择节点与测试类别，运行固定负载，对测量结果执行判定，输出失败范围及原因。通信测试使用 NCCL，诊断使用 DCGM，训练测试可以测量有效训练时间比例 Goodput；这些底层工具仍然各自承担测量工作。v0.7.0 项目说明
这让平台能够分别判断“任务执行完了”和“性能达到了要求”。验收阈值需要根据本站硬件、拓扑和负载建立；一条面向其他 GPU 或机架的带宽阈值，不能直接成为 H20-3e 的准入标准。阈值配置
2. 在生产中，验收结果如何转化为动作¶

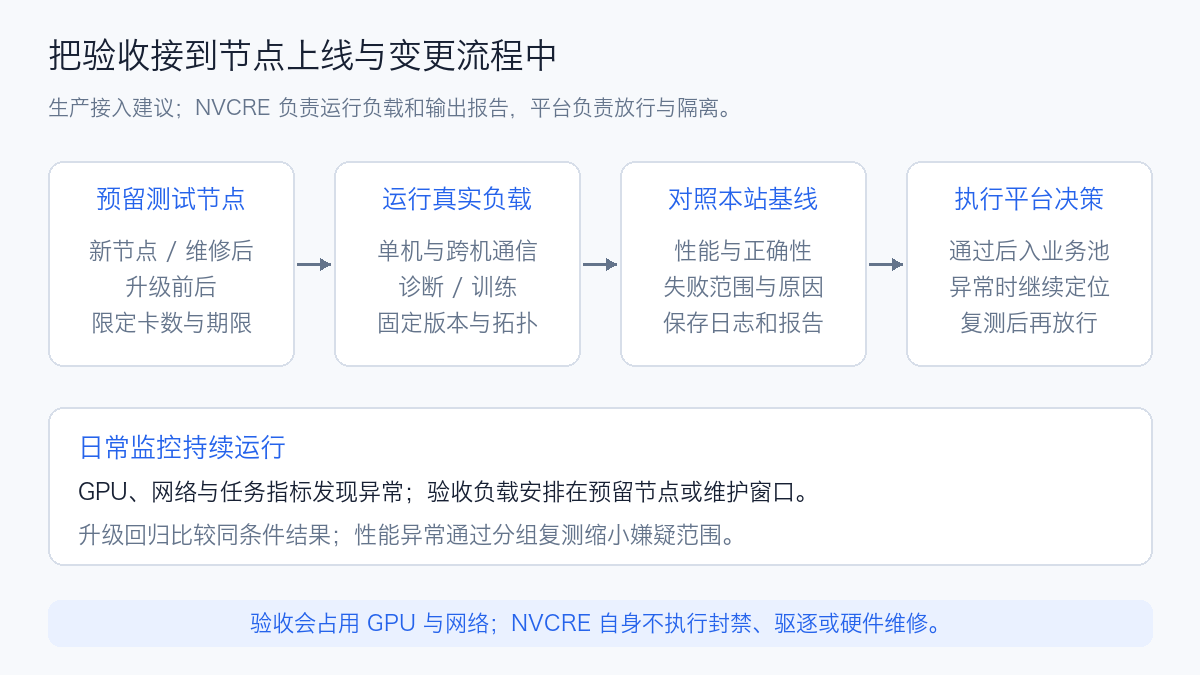

NVCRE 最适合接在节点上线、变更和修复流程中。以下是接入设计建议；后面的 H20-3e 实测验证的是底层通信与诊断负载。
| 触发场景 | 选择哪些负载 | 如何使用结果 |
|---|---|---|
| 新节点扩容、交付验收 | 软件诊断、节点内通信、同拓扑跨机通信 | 检查实际卡数与通信路径，满足本站条件后再开放业务调度 |
| 驱动、固件、NCCL 或节点镜像升级 | 升级前后运行相同测试目录与参数 | 对照带宽、延迟、正确性和诊断结果，决定继续灰度或排查、回退 |
| 多机训练变慢，日常健康指标没有明显异常 | 按节点组或拓扑范围复测，必要时使用诊断分组 | 将嫌疑范围缩小，再检查网卡、交换链路、CPU 放置及具体节点 |
| 更换网卡、GPU 或维修节点后 | 原失败项目及关联通信测试 | 留存维修前后结果，复测达到条件后回到业务池 |
| 训练框架或检查点存储变更 | 配置日志解析的训练负载，覆盖保存与恢复 | 比较稳态步骤耗时、恢复成本和 Goodput，判断是否损失有效训练时间 |
例如，一批新节点即将加入训练池，可以先保留在验收资源池，完成单机诊断和节点内通信，再覆盖计划使用的跨机拓扑。节点内结果正常、跨机结果异常时，应先检查网络与跨机配置，而不是把所有节点都判为硬件损坏。通过后，平台记录镜像、驱动、NCCL 版本和报告，再开放调度；异常节点保留原始日志，修复后重新验收。
多机通信失败也不一定能直接对应一台坏机器。NVCRE 的 diagnose 策略会拆分失败组并复测，直到配置的最小分组，输出嫌疑节点范围。它有助于减少人工逐组试验，但网络拥塞或共享链路故障仍可能涉及多个组，报告需要与设备、网络和任务指标一起解释。诊断分组定义
NVCRE 输出验收结果，业务平台负责放行、隔离与修复。 控制器自身不会封禁、驱逐节点或修改节点健康条件。可以由现有运维流程消费报告，也可以评估 NVSentinel 的验收结果接入；后者负责将结果与在线健康治理衔接。失败归因与治理边界
验收负载会实际占用 GPU 和网络，应安排在预留节点或维护窗口，限制并发、总期限与拓扑覆盖范围。效果可以用几项数据衡量：上线前发现的异常数、升级前后的性能变化、定位所需的复测次数，以及测试消耗的 GPU 小时。它的生产收益来自减少未验收设备或配置进入业务池，也来自更快缩小排查范围；具体节省多少资源，需要结合实际运行记录计算。
3. 两台 H20-3e 的独立验机实测¶
为了确认现有 Kubernetes 平台能否承载通信与诊断负载，我们先使用普通 batch/v1 Job 运行 NCCL Tests 和 DCGM。本轮实测的是底层验机负载，未安装 NVCRE、Kubeflow Trainer 或 JobSet，也没有执行 Certification。 这种方式能先验证设备、网络、软件与结果采集，再决定是否接入完整编排系统。
3.1 硬件、软件与测试口径¶
两台节点各有八张 H20-3e。测试前读取实际资源申请、GPU 拓扑、错误计数与网卡状态，两台机器均没有其他 GPU 工作负载。节点内 GPU 两两显示 NV18；GPU 0–3 和 4–7 分别靠近不同的非统一内存访问域，即 Non-Uniform Memory Access（NUMA）域。八个 RDMA 设备与相邻 GPU 显示 PIX，网卡端口为 Ethernet、ACTIVE，报告速率为 200 Gb/s。因此本文跨机路径称为 RDMA over Converged Ethernet（RoCE，以太网上的 RDMA），不把 /sys/class/infiniband 目录或 NCCL 的 IB 名称当作物理 InfiniBand 网络的证明。
| 项目 | 实际条件 |
|---|---|
| Kubernetes | 1.30.0 |
| GPU | 2 节点 × 8 H20-3e；每卡报告 143,771 MiB 显存 |
| 驱动 / CUDA | 580.126.20 / 12.9 |
| NCCL | 2.27.3；运行日志同时核对头文件与加载库版本 |
| NCCL Tests | v2.17.9，固定源码提交 2535da805b34e96d1dc08be66289be1a6d57f5ad |
| 构建 | MPI 开启、SM90；两台使用同一份经过哈希校验的二进制 |
| 进程 | 每 GPU 一个 MPI Rank；单机 8 Rank、双机 16 Rank |
| 消息 | 4 KiB 到 1 GiB，按 4 倍递增，共 10 档；float 数据 |
| 每档 | 10 次预热、50 次计时迭代、开启数值校验 |
| 重复 | 每种场景 / 集合操作 3 轮；报告 Out-of-place 结果 |
| 网络 | Pod 独立网络，显式申请 RDMA 设备；MPI 控制通信使用普通以太网接口 |
| DCGM | 4.5.3；诊断插件为 CUDA 13；每节点独立 Unix Socket Hostengine |
镜像内存在两套 NCCL：系统库为 2.27.3，PyTorch 依赖为 2.28.9。测试固定 LD_LIBRARY_PATH 到系统库，并从 NCCL Tests 和初始化日志核对实际加载版本。仅记录镜像标签会遗漏这个差异。
单机测试覆盖 AllReduce、AllGather、AllToAll；双机分别测试 RoCE 下的三种集合操作，以及 Socket/TCP 下的 AllReduce。强制 RoCE 的场景设置 NCCL_NET=IB，TCP 场景设置 NCCL_NET=Socket 和 NCCL_IB_DISABLE=1。RoCE 日志出现 NET/IB/.../GDRDMA，说明实际使用了 GPUDirect RDMA 路径。
NCCL 的 Algorithm 和 Protocol 保持自动选择，未对单个操作固定算法。日志显示 NVLS 拓扑初始化；本文沿用 NCCL Tests 输出的归一化 Bus Bandwidth，不据此换算 NVLink 利用率或物理网卡线速。
以下命令说明测试参数；主机名、设备名和 MPI 启动方式需按实际平台替换：
mpirun -np 16 --map-by ppr:8:node --bind-to none \
--host <node-a>:8,<node-b>:8 \
-x LD_LIBRARY_PATH -x NCCL_DEBUG -x NCCL_SOCKET_IFNAME \
-x NCCL_NET -x NCCL_IB_HCA \
./all_reduce_perf -b 4096 -e 1G -f 4 \
-n 50 -w 10 -c 1 -g 1 -d float
3.2 通信结果：大消息与小消息分别看¶
| 场景 | 操作 | BusBW 中位数 | 三轮范围 | 耗时中位数 | 数值校验 |
|---|---|---|---|---|---|
| 单机 A · 8 Rank | AllReduce | 465.56 GB/s | 465.02–466.02 | 4.04 ms | 3/3，错误 0 |
| 单机 A · 8 Rank | AllGather | 341.38 GB/s | 339.90–341.85 | 2.75 ms | 3/3，错误 0 |
| 单机 A · 8 Rank | AllToAll | 293.55 GB/s | 293.55–293.76 | 3.20 ms | 3/3，错误 0 |
| 单机 B · 8 Rank（补测） | AllReduce | 465.73 GB/s | 465.63–465.77 | 4.03 ms | 3/3，错误 0 |
| 单机 B · 8 Rank（补测） | AllGather | 341.85 GB/s | 341.62–342.42 | 2.75 ms | 3/3，错误 0 |
| 单机 B · 8 Rank（补测） | AllToAll | 288.66 GB/s | 288.45–288.67 | 3.25 ms | 3/3，错误 0 |
| 双机 RoCE · 16 Rank | AllReduce | 427.58 GB/s | 363.76–452.28 | 4.71 ms | 3/3，错误 0 |
| 双机 RoCE · 16 Rank | AllGather | 172.73 GB/s | 149.15–187.97 | 5.83 ms | 3/3，错误 0 |
| 双机 RoCE · 16 Rank | AllToAll | 37.87 GB/s | 37.69–42.26 | 26.58 ms | 3/3，错误 0 |
| 双机 TCP · 16 Rank | AllReduce | 2.25 GB/s | 2.14–2.29 | 894.75 ms | 3/3，错误 0 |
表中带宽为 1 GiB 消息的 Bus Bandwidth，单位 GB/s；延迟为同一档集合操作耗时。中位数分别对三轮取值，并不是从两个中位数重新相除计算带宽。AllToAll 的 In-place 校验列为 N/A，不解释为错误；这里统一使用 Out-of-place 的带宽与正确性结果。NCCL Tests 性能口径

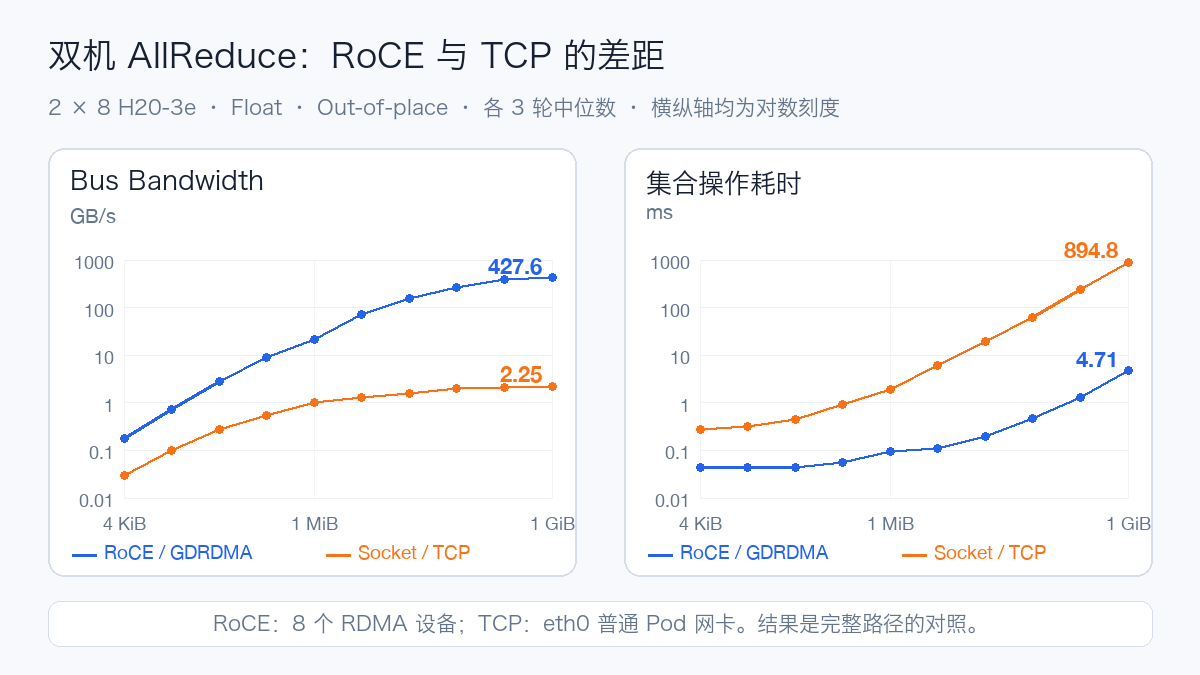

双机 AllReduce 在 1 GiB 下，RoCE 带宽中位数为 427.58 GB/s，TCP 为 2.25 GB/s；相同档位的耗时分别约 4.71 ms 和 894.75 ms，两条路径的差距约 190 倍。RoCE 使用八个 RDMA 设备，TCP 使用普通 Pod 的 eth0 网卡；这反映完整部署路径的差异。若研究协议自身的开销，应另外对齐网卡、链路限额与路由。
RoCE 三轮 AllReduce 为 363.76、427.58、452.28 GB/s，最高与最低的差值约为中位数的 21%；单机 AllReduce 则集中在约 465 GB/s。跨机结果有明显波动，当前证据不足以把原因归为交换机、CPU 放置或其他任务争用，应继续关联网络端口计数、NUMA、CPU 和同拓扑历史结果。
小消息更容易受初始化之外的每次同步、协议及延迟影响，大消息才逐步进入带宽主导区间。AllReduce、AllGather、AllToAll 的 Bus Bandwidth 换算和通信图不同，不能用一个 AllReduce 数字替代全部训练通信行为。尤其是专家并行等大量使用 AllToAll 的任务，应单独建立这类集合操作的基线。
本轮没有预先建立 H20-3e 的站点性能阈值。数值校验通过、RoCE 路径明确、重复结果可读，是这次验证直接得到的证据；是否达到某个训练平台的入池标准，还需要同拓扑历史基线与业务模型回归。
3.3 DCGM：软件检查与设备诊断¶

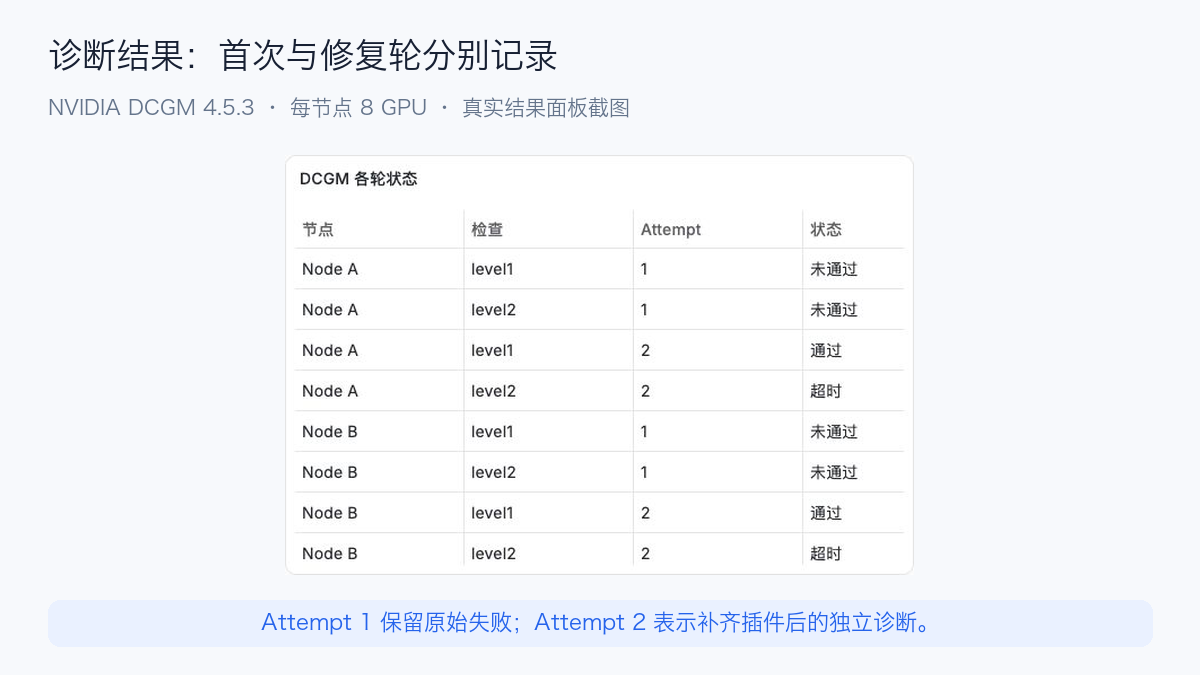

| 节点 | 首轮 Level 1、Level 2 | 修复 Level 1 | 修复 Level 2 |
|---|---|---|---|
| Node A | 缺 CUDA 13 插件，退出 226 | Software 8/8 GPU Pass，3 s | 超时收尾，730 s，退出 137 |
| Node B | 缺 CUDA 13 插件，退出 226 | Software 8/8 GPU Pass，5 s | 超时收尾，730 s，退出 137 |
首轮诊断在加载插件前失败，原始输出为 Cannot load plugins ... plugins/cuda13 ... No such file or directory。实际镜像只安装了 datacenter-gpu-manager-4-core。从 NVIDIA 官方仓库取得同版本 datacenter-gpu-manager-4-cuda13，核验包 SHA-256、解包后的 15 个文件和动态库依赖，再以只读挂载补到实验容器，作为第二个 attempt；未修改宿主机或既有 Exporter。DCGM 安装与 CUDA 包选择
补齐插件后，两台 Level 1 的 Software 项均报告八张 GPU 为 Pass。Level 2 未取得最终诊断 JSON：执行器配置 720 秒外层期限和 10 秒强制终止宽限，最终两台都在 730 秒收尾，退出 137。等待期间，NVVS 父进程处于 ep_poll，两个子进程处于 futex_wait_queue_me；Hostengine 还有缺少 NVSwitch 查询库及 HangDetect 警告。这些是诊断执行链未完成的证据，尚不能确定具体根因，也不能把它写成 GPU 硬件故障。
后续排查宜把 PCIe、Memory、Memory Bandwidth 等子项分别运行，核对完整 DCGM 依赖、NVSwitch 查询库、驱动组合与子进程行为；不修改通过阈值或忽略错误码来换取成功。本轮 Level 2 的完整硬件诊断结论保持未完成。
这次使用独立 Hostengine，避免把 DCGM Exporter 当作可直接连接的诊断服务。Level 1 与 Level 2 是两次独立执行，保留 JSON 原始状态、退出码与耗时；未执行 Level 3、Level 4 或训练 Goodput。DCGM 诊断检查指定范围内的软件、内存和互连等项目，并不替代厂商离线硬件诊断。DCGM Diagnostics
3.4 实际监控与记录留存¶

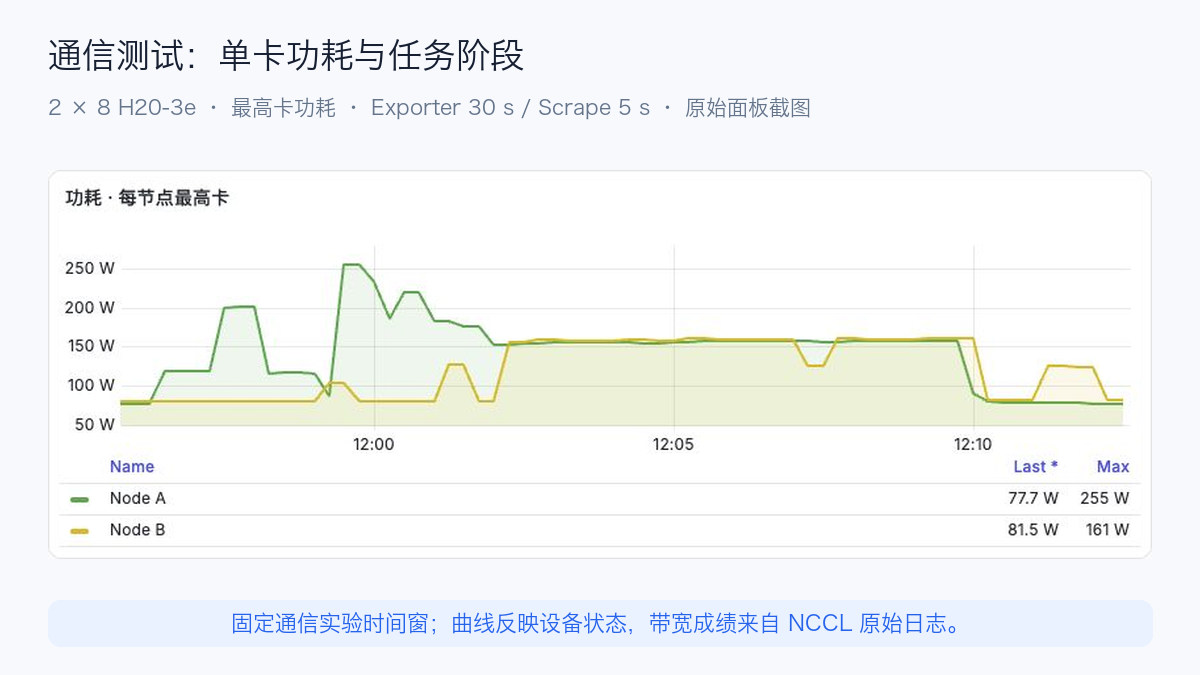

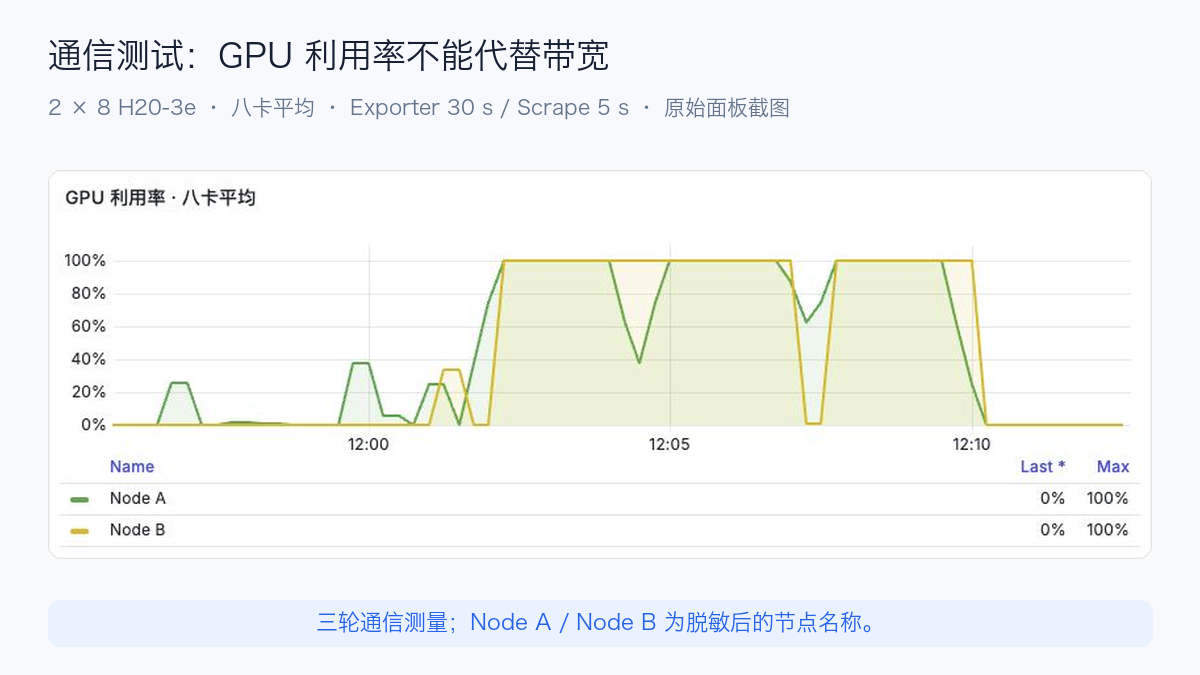

通信阶段两台节点的八卡平均利用率都曾达到 100%，其中包括低带宽的 TCP 阶段。采样峰值中，Node A / Node B 的最高卡功耗分别为 254.70 / 161.06 W，温度为 46 / 49°C，显存均约 6.48 GiB。
Prometheus 抓取间隔为 5 秒，既有 DCGM Exporter 的设备刷新间隔为 30 秒，因此这些是采样窗口捕获的峰值，短通信轮次可能被漏采；加快 Scrape 不会提高设备自身的刷新精度。完整通信耗时与带宽来自原始 NCCL 日志，图表用于关联设备活动。

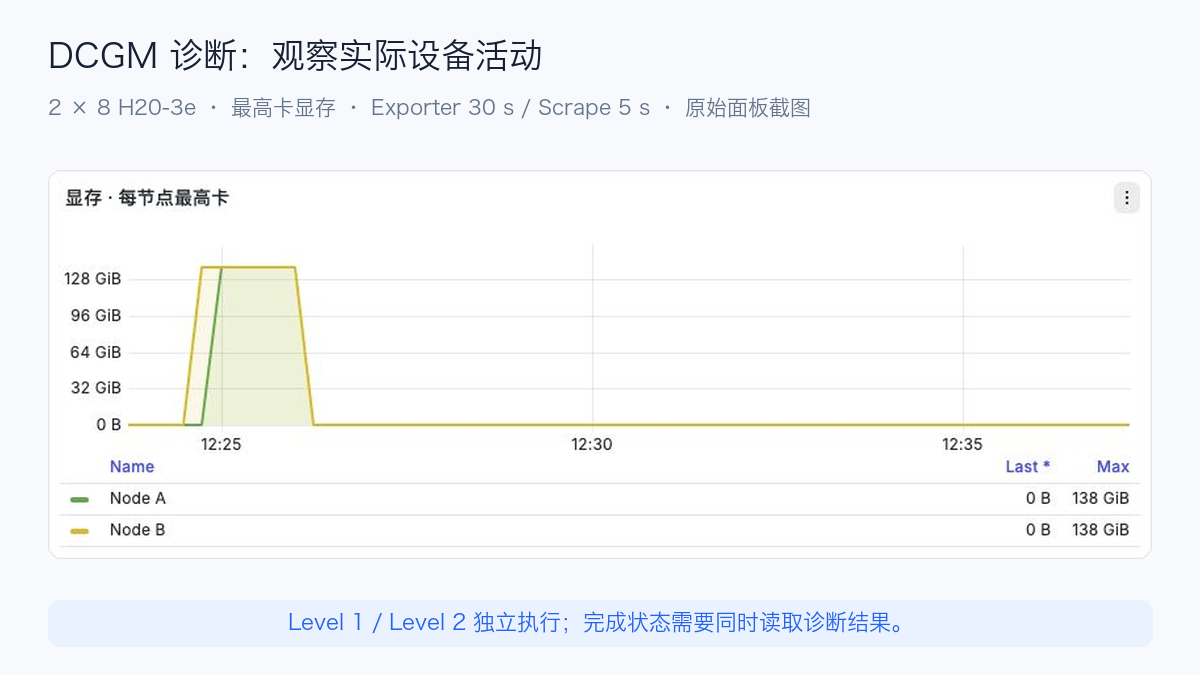

修复轮 DCGM 的显存曲线曾达到约 138 GiB，随后降至很低的占用，温度也回落。说明诊断过程中存在设备活动，但后半段的进程等待不能解释为持续 GPU 压力；完整 Level 2 成绩仍以最终诊断状态为准。
硬件曲线来自既有 DCGM Exporter，本轮独立实验 Prometheus 每 5 秒抓取指标；现有 Exporter 的设备刷新周期为 30 秒，按 GPU 编号核对每节点八张卡。展示用 Node A / Node B 替代内部节点标识。利用率使用每节点八卡平均值，显存、功耗与温度使用每节点最高卡值；这是便于观察的聚合，逐卡数据仍用于核查异常。
通信结果来自保存的 NCCL 原始输出，通过独立 hw_nccl_* 指标导出；它们是已经完成的测量值，不是网卡瞬时速率，也不是 NVCRE 控制器的 nvcre_* 指标。这些指标在结果归档后更新，判断测试性能仍以原始每档数据为准。
执行时遇到过编排与结果读取问题：Node B 首次缺少执行器，单机九个项目未完成；补齐后作为独立 attempt 重测，首次失败记录保留。AllToAll 的 N/A 列及一次网关输出截断由保存的节点日志重新解析，保留原解析结果与修订版本，没有用补测结果覆盖原请求。每个测试保存参数、代码哈希、原始日志和退出状态，结果回传后释放对应工作负载。
可下载脱敏后的通信明细 CSV和结果摘要 JSON。它们包含测试条件、各消息档位和重复轮次；内部地址、镜像仓库、凭据及业务标识不在公开结果中。
4. 已有 GPU 监控，为什么还需要验收工具¶
日常监控主要回答“设备现在处于什么状态”，验收负载回答“在规定条件下，它能否完成规定的工作”。两类能力可以放进同一套运维体系，但测量对象不同。
| 能力 | 主要观察对象 | 能回答的问题 | 仍需补充的证据 |
|---|---|---|---|
| DCGM Exporter 与 GPU 看板 | 利用率、显存、功耗、温度、错误指标 | GPU 是否忙、是否有异常信号 | 忙碌是否转化为有效训练进度 |
| 手工 NCCL Tests | 集合通信的时间与带宽 | 多卡、多机通信是否达到预期 | 节点覆盖、重复次数、拓扑和结果归档 |
| 训练监控 | Step 时间、Loss、检查点、重启 | 某个训练任务是否正常推进 | 环境变化后的统一回归与失败定位 |
| NVCRE | 选定节点上的验收工作流与测量结果 | 哪些节点、哪些测试、哪些条件通过或失败 | 业务模型的端到端表现与人工故障确认 |
例如，GPU 很忙但 NCCL 带宽低，应该优先检查通信路径；通信带宽正常而训练有效时间低，则应看重启、检查点、数据供给等开销。NVCRE 的价值在于组织这些验证并保留关联关系，而不是让一个绿色状态替代所有证据。
5. 一次验收如何变成 Kubernetes 工作负载¶

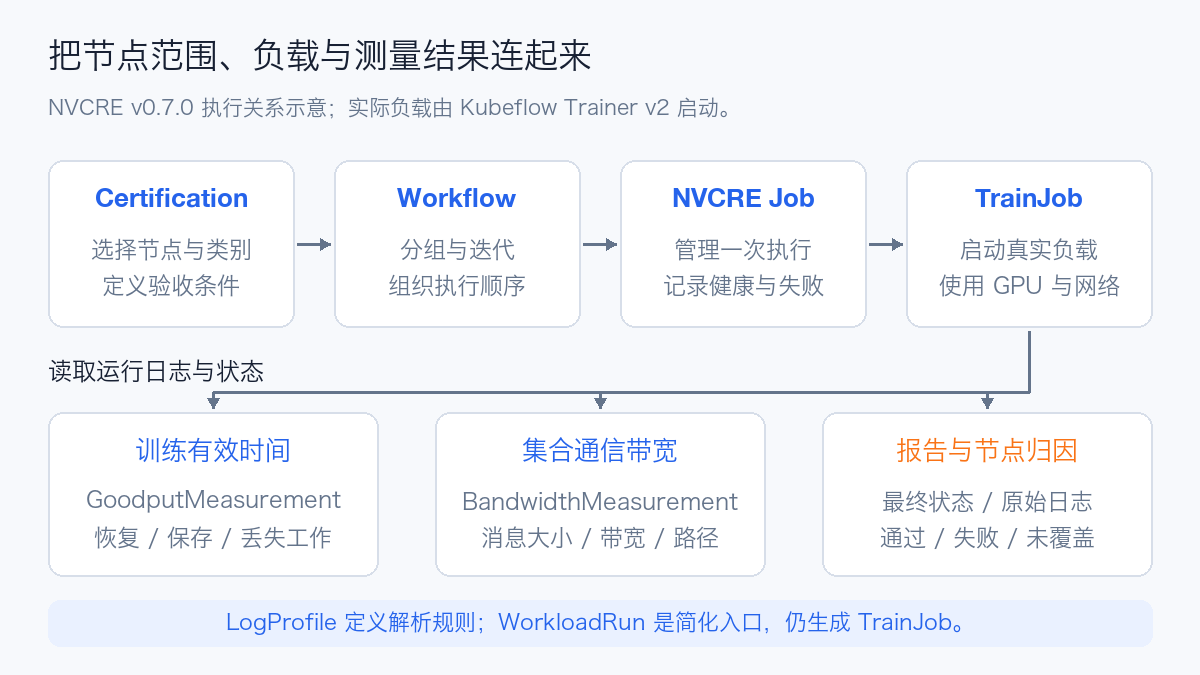

NVCRE 的主要执行链是 Certification → Workflow → Job → TrainJob。Certification 表达一次验收，Workflow 按测试类别组织节点分组与迭代，NVCRE Job 表达一次具体执行，Kubeflow Trainer v2 的 TrainJob 负责启动实际工作负载。这里的 NVCRE Job 属于 nvcre.nvidia.com，与 Kubernetes 的 batch/v1 Job 不同。工作负载适配说明
v0.7.0 的 Chart 包含 7 种自定义资源定义，即 Custom Resource Definition，简称 CRD。除 LogProfile 外，其余资源都是命名空间级资源。CRD 目录
| CRD | 作用 |
|---|---|
| Certification | 完整验收入口，选择节点、类别与判定条件 |
| Workflow | 类别级编排，组织分组、迭代、执行和诊断 |
| Job | 具体执行、健康检测、状态与失败信息 |
| WorkloadRun | 简化入口，运行指定负载，不必通过完整验收目录 |
| GoodputMeasurement | 根据训练日志测量有效时间与相关开销 |
| BandwidthMeasurement | 根据 NCCL 日志记录集合通信带宽 |
| LogProfile | 集群级日志解析规则，描述框架日志的匹配方式 |
一个容易误解的细节是：WorkloadRun 虽然提供 torch、mpi、exec 三种框架入口，最终都转换为 TrainJob。exec 并没有绕过 Trainer。已有旧版 TFJob 或 PyTorchJob Operator，也不等于具备 Trainer v2 的接口。Job API 与 WorkloadRun 的区别
6. 它测量的三个层次¶
6.1 集合通信：带宽、消息大小与传输路径¶
NVIDIA Collective Communications Library，简称 NCCL，负责 GPU 集合通信。NVCRE 的通信目录包含 AllReduce、AllGather、AllToAll，以及节点内回环等测试。实际性能需要按消息大小和拓扑读，不能只摘取一次最大带宽。通信测试目录
常见指标有两种：
| 指标 | 含义 | 读数时要注意 |
|---|---|---|
Algorithm Bandwidth，algbw |
消息量除以操作耗时 | 相同消息大小、集合操作和 Rank 数才便于比较 |
Bus Bandwidth，busbw |
根据集合通信算法作归一化的带宽 | 不是对某一物理网卡瞬时线速的直接采样 |
NCCL Tests 对不同操作采用不同的 algbw → busbw 换算。把 AllReduce 与 AllToAll 的数字直接排序，容易得出错误结论。NCCL Tests 性能计算
v0.7.0 还可以记录 BandwidthMeasurement.status.transport，例如 IB 或 Socket，但该字段只记录，不参与通过或失败判定。因此，测试通过后仍要核对是否用了预期传输路径；期望 Remote Direct Memory Access（远程直接内存访问，RDMA）的环境退回 Socket，应由站点验收规则识别。带宽测量说明
6.2 训练 Goodput：时间有多少变成了有效进度¶
Goodput 可以理解为有效训练时间的比例。它与 GPU 利用率不同：重新加载、重做未保存的步骤、同步保存检查点，都可能消耗资源，却不形成新的、可保留的训练进度。
v0.7.0 的计算实现为：
其中 t_w 是训练墙钟时间，t_rm 是恢复开销，t_ch 是丢失工作对应的时间，t_re 是重调度时间，t_save 是保存检查点的开销。当前实现从分母中排除了重调度时间，所以它不是“从提交任务开始到结束”的整体效率。评估队列与平台容量时，应另外报告提交到启动的等待及完整结束时间。Goodput 计算源码
LogProfile 从框架日志提取步骤、时间和检查点信息。镜像或训练框架改变日志格式后，解析规则必须同步核对；没匹配到日志不能解释为训练没有开销。完成后的测量状态会冻结，便于重复读取相同结果。测量生命周期
短任务的启动与预热占比很大，不宜照搬长任务阈值。实际验收应固定模型、精度、Batch、并行方式、步骤数、检查点间隔和存储，分别比较稳态 Step 时间及恢复成本。
6.3 健康状态与故障定位¶
内置健康检测使用 Common Expression Language（通用表达式语言，CEL）读取 Kubernetes Node 对象上的 Conditions、Labels、Taints 和 Allocatable。它没有直接把 DCGM 的全部时序指标作为内置检测输入。如果要让 Xid 或 ECC 错误触发节点健康判定，需要其他组件提供相应节点状态，或实现自定义 NodeFailureDetector。健康检测与失败归因
| 失败原因 | 直接表达什么 | 后续排查方向 |
|---|---|---|
HardwareFailureDetected |
配置的健康条件被触发 | 核对驱动日志、Xid/ECC、设备和节点状态 |
ThresholdViolation |
性能没有达到配置阈值 | 排查链路、争用、拓扑、阈值和软件配置 |
WorkloadFailed |
负载退出或停滞 | 看原始退出码、日志、Pod Event 和依赖服务 |
后两项不能直接当作“GPU 坏了”。甚至第一项，也需要确认健康表达式正确表达了硬件状态。
诊断模式可以缩小异常节点组，并尝试跨拓扑边界的节点配对。它会新增实际测试，消耗额外 GPU 时间和网络带宽；多个故障或跨域问题下，不应把二分的理想情况当作固定测试成本。自适应故障隔离
7. Kubernetes 1.30 能不能直接安装¶
需要把最低接口要求和依赖项目支持范围分开看。
| 组件 | 本次核查版本 | 上游说明 | 对 1.30 的判断 |
|---|---|---|---|
| NVCRE | 0.7.0 | 要求 1.29+，CRD 使用 CEL quantity() |
满足其声明的接口下限 |
| Kubeflow Trainer | 安装器固定 2.2.1 | Chart README 标注 1.29+ | 满足该 Chart 的声明下限 |
| JobSet | Trainer Chart 默认依赖 0.11.0 | 该标签 README 的 E2E 列出 1.32、1.33、1.34 | 1.30 不在所列测试范围内 |
| DRA 型号发现备用路径 | resource.k8s.io/v1 ResourceSlice |
NVCRE 文档注明 1.34+ | 1.30 应使用设备插件和真实节点标签 |
来源：NVCRE 安装前提、Trainer 版本固定逻辑、Trainer 2.2.1 Chart、Trainer Chart 前提、JobSet 0.11.0 支持说明。
这不证明 JobSet 0.11.0 一定无法在 1.30 运行，但也不能据此承诺整套系统兼容。较稳妥的选择是先在依赖项目覆盖的 Kubernetes 版本上验证完整链路。如果必须使用 1.30，应在隔离环境检查 CRD 接受情况、Webhook、JobSet 创建、Indexed Job、Pod 网络与删除回收，再决定是否维护一套经过验证的版本组合。
不建议为了绕过检查而随意降级 JobSet：Trainer 使用哪些字段、默认运行时依赖哪些行为，必须一起校验。现有 JobSet 也有其他消费者时，更不能让安装器替业务升级或删除共享 CRD。
8. H20、L20 的问题主要在目录适配¶
节点发现首先筛选 nvidia.com/gpu.present=true，随后读取 nvidia.com/gpu.product 判断型号。只有 nvidia.com/gpu 可分配资源，并不保证能被正确发现。DRA 的备用型号查询也不会补救缺失的 gpu.present 标签。平台发现逻辑
v0.7.0 的产品解析器能够把 NVIDIA-H20、NVIDIA-L20 解析为型号字符串，但内置硬件默认表没有 H20 和 L20 项。未知型号回退为每节点 4 GPU、0 Mellanox NIC；--gpu-arch 又只接受默认表中已知型号。型号字符串能解析与测试目录已经适配，是两件事。型号解析、硬件默认表、回退与参数检查
| 环境 | 应明确配置 | 应避免的误判 |
|---|---|---|
| 单卡或少卡 L20 | 实际 GPU 数、PCIe 路径、镜像、测试规模 | 四卡默认请求导致 Pending；套用 NVSwitch 阈值 |
| 八卡 H20 节点 | 实际 GPU 数、节点内拓扑、GPU/NIC 对应关系 | 只测试四卡却声称整台机器通过 |
| 多机 H20 与 RDMA | NIC 资源名、设备注入、网卡选择、实际 transport | 没有申请 NIC 或退回 TCP，却按 RDMA 解释 |
| 混合 GPU 池 | 按型号和拓扑拆分目标 | 多数型号被选为整体配置，掩盖异构差异 |
不要给 H20 假装标上 H100，或把 L20 当作 L40S 来借用配置。节点标签应来自真实硬件；测试参数、目录模板与性能基线再按站点适配。少量验证可评估自定义 WorkloadRun，长期使用则需要维护对应目录项及回归记录。
此外，内置通信模板可能在启动时安装 SSH 包，训练模板也有模型与脚本依赖。转存控制器镜像不足以满足离线运行；需要把负载镜像、命令和运行时下载一起检查。AllReduce 模板
9. 生产接入：哪些动作会影响业务¶
NVCRE 本身不 Cordon、不 Taint、不 Patch Node，但会创建负载、读取日志并管理部分存储资源。不修改节点，不等于测试没有资源影响。控制器权限
| 对象 | 默认或可选行为 | 生产接入关注点 |
|---|---|---|
| NVCRE 控制器 | 集群级读 Node/Pod/日志，创建 TrainJob 等 | RBAC、可读业务范围、审计与安装主体 |
| 通信负载 | 申请 GPU，运行集合通信，部分 MPI 镜像需额外能力 | GPU 独占、网卡带宽、Pod 安全策略 |
| DCGM Level 4 | 基础模板为 Privileged、HostNetwork；包含较长压力项 | 维护窗口、功耗散热、Hostengine 可达性 |
| RDMA HostPath 模式 | 挂载 /dev/infiniband 并设置 Privileged |
优先评估已有设备插件，不为便捷扩大权限 |
| 检查点 | 创建/删除/更新 PVC，并对 PV 有部分操作权限 | StorageClass、容量、回收策略与共享卷边界 |
| 诊断与重试 | 追加测试或重新启动负载 | 总卡时、总期限、网络压力和人工确认 |
DCGM Level 4 的基础目录直接连接 nvidia-dcgm.gpu-operator.svc:5555，并把 targeted_power 与 targeted_stress 的持续时间分别设置为 1200 秒。已有 DCGM Exporter 并不能证明这个 Hostengine 服务存在，更不能把 Level 4 当作轻量在线探针。DCGM Level 4 模板
9.1 从小范围验证开始¶

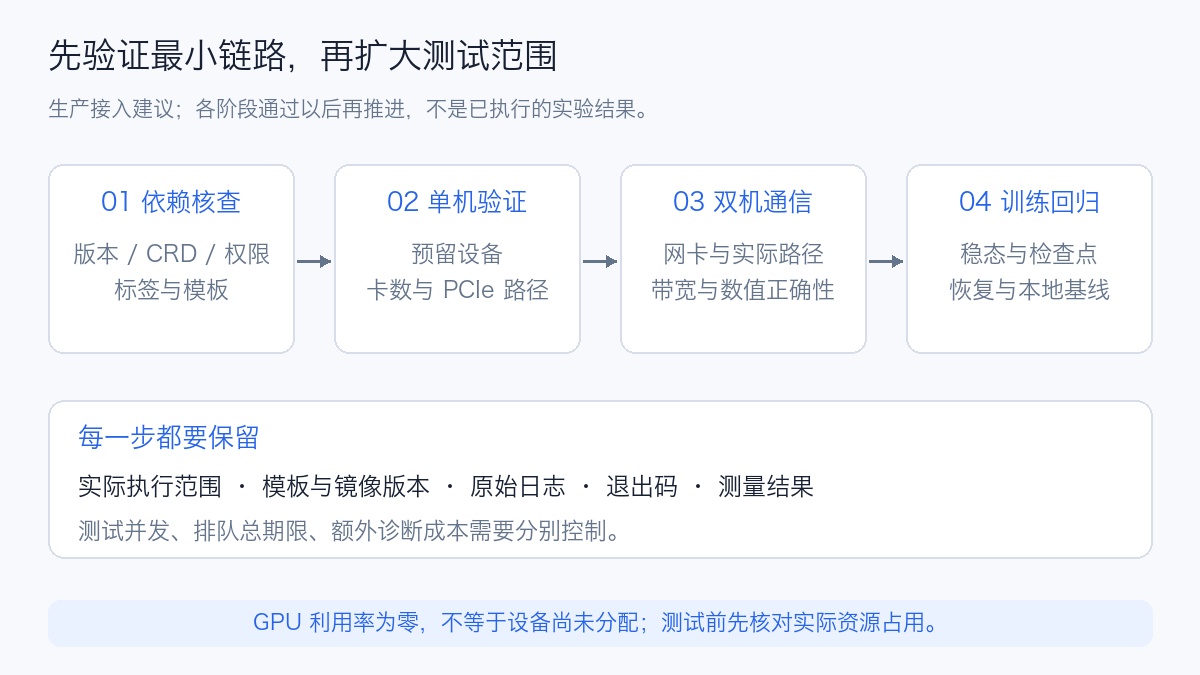

适合的推进顺序是：先核查版本、模板、标签与权限，再验证一台已预留节点上的最小负载；随后做同机多卡、双机通信，最后才扩大到拓扑域和带检查点的训练。每一步都应留下参数、退出码、原始日志与测量结果。
“利用率为零”不是 GPU 空闲的充分条件。设备可能已被模型服务申请，只是没有请求。验收前应核对实际资源申请与分配，明确保留哪些设备。训练和通信测试还可能影响同网段的其他任务，节点隔离与链路余量需要一起考虑。
控制器的 Reconcile 并发只表示同时处理多少个协调请求，不能当成 GPU 测试并发限制。工作负载并发、资源配额和选择器需要分别设置；同一轮的诊断追加测试也应计入预算。
9.2 排队、被排除、失败都要有清晰口径¶
被 Cordon 或 Allocatable 不足的节点可能在执行前被排除，不等于已经验收通过。没有执行的节点应保留排除原因和覆盖率。节点排除与状态说明
v0.7.0 会识别持续无法调度的 Pod，并报告 WorkloadSchedulingBlocked；被阻塞的时间不计入 timeoutPerJob。这样可以避免把租户占用误判为硬件故障，但运行平台还需要一个包含排队时间的外部总期限，到期后先归档、再取消负载与回收测试资源。调度阻塞处理
自动重试也要区分原因：镜像未就绪和短暂 API 连接问题可以有限重试；修改消息大小、GPU 数或训练精度，应视为新配置，保留原始失败结果，不能覆盖成绩。
10. 如何接入 Prometheus 与 Grafana¶
建议在现有 GPU 监控之外补充 NVCRE 的执行与测量指标，并通过集群、命名空间、Workflow、Job 和固定实验时间关联。面板可以按以下维度组织。
| 面板 | 指标或来源 | 看什么 |
|---|---|---|
| 验收状态 | nvcre_certification_status、nvcre_workflow_status、nvcre_job_status |
类别是否结束，哪一步失败 |
| 节点覆盖 | CR 中目标、排除、失败节点；相关拓扑指标 | 分母、实际执行范围及排除原因 |
| 集合通信 | nvcre_nccl_algbw_gbs、nvcre_nccl_busbw_gbs |
按消息大小、集合操作分组的带宽 |
| 有效训练 | nvcre_goodput_ratio、nvcre_goodput_avg_step_time_seconds |
有效时间比例与 Step 时间 |
| 恢复与存储 | nvcre_goodput_resume_time_seconds、nvcre_goodput_checkpoint_save_time_seconds、nvcre_goodput_lost_work_time_seconds |
恢复、保存及重做的成本 |
| 设备与基础设施 | 现有 DCGM、CPU、网络、磁盘与 Pod 指标 | 性能异常是否对应硬件、争用或存储变化 |
上表是 NVCRE 指标的接入设计；前面的实测使用独立 hw_* 结果指标与 DCGM 设备指标，未运行 NVCRE 控制器。指标名与单位以 v0.7.0 指标定义 为准；_gbs 使用 GB/s，即字节每秒，不是 Gb/s。旧 _gbps 名称是兼容别名，不应把两套名字一起汇总。
接入时有四个容易漏掉的细节：
- 选择器。 Chart 默认 ServiceMonitor 标签是
release: prometheus，必须与现有 Prometheus 的选择规则匹配；没有 Prometheus Operator CRD 的集群，应关闭该资源，另行配置采集。 - 认证与 TLS。 默认通过 HTTPS、ServiceAccount Token 采集，还需给采集主体授予
/metrics读取权限。模板中insecureSkipVerify: true只跳过证书校验，不能代替身份授权；生产应核对证书链与服务名校验。 - 标签。 默认
honorLabels: true保留测量自身的job、namespace。如果改掉，查询可能需要exported_job等标签；跨集群采集应另加明确的集群维度。 - 保留原有采集。 变更 kube-prometheus-stack 前导出当前完整 values，以线上配置为基线追加；检查新旧 Job、Secret 引用与规则，升级后同时验证 GPU、控制面与新 Targets。
前述默认配置见 ServiceMonitor 模板、Metrics Reader 权限。
10.1 结束后的 No data 可能是生命周期行为¶

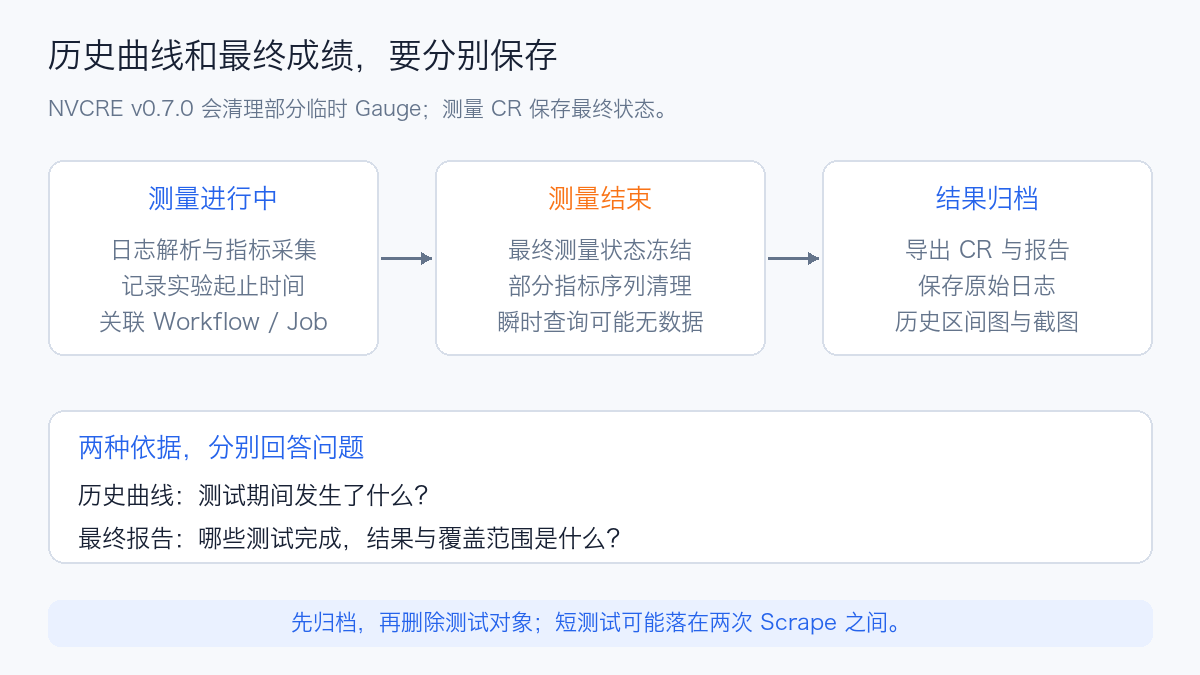

NVCRE 为限制临时 Job 引起的时序基数，在测量终止后会清理部分 Gauge。Goodput 的操作时间、TFLOPS、Step 等会清理，完成时保留比例；NCCL 带宽 Gauge 在测量终止时也会清理。删除对象后，还会进一步删除相关序列。Goodput 指标清理、带宽终止处理
因此，最终报告应来自冻结的测量 CR 与导出结果，Grafana 使用实验起止时间查询历史区间。max_over_time 可以显示窗口峰值，但不能替代最终平均值或百分位；短测试还可能在两次 Scrape 之间完成，导致 Prometheus 根本没有捕获带宽样本。
实用的结果包应包含：最终 CR 状态、报告 JSON、原始日志、模板与镜像 Digest、节点拓扑、固定时间窗的指标导出，以及真实面板截图。先确认归档成功，再回收测试对象；不要仅凭仪表盘瞬时查询留存成绩。
11. 镜像、安装与退出需要一并设计¶
离线或受限网络环境至少涉及控制器、Trainer、JobSet、通信与诊断镜像、训练框架和模型资源。应固定版本与 Digest，转存 OCI Chart，并保留签名与供应链核验材料。GitHub 发布页分别说明 CLI、Chart 和控制器镜像的验证方式，它们是不同制品，验证其中一个并不覆盖另外两个。v0.7.0 制品验证
安装前先渲染实际 Chart，检查共享 CRD、Webhook、RBAC、PVC/PV 权限，以及实际负载镜像。源码 Chart 的开发默认值不能代替正式发布包。
退出也不能简单执行全局 Reset。nvcrectl setup reset 默认会清理 NVCRE 资源及 Trainer 依赖、三个 Trainer CRD；虽然保留共享 JobSet CRD，也可能影响其他 Trainer 使用者。生产试点宜区分“删除本轮测试对象”和“卸载平台组件”，先确认所有权及其他消费者。安装与卸载语义
12. 对生产 GPU 平台的采用建议¶
NVCRE 值得作为 GPU 节点入池与变更回归的一部分，但目前不宜在已有业务池上无差别运行整个默认套件。接入条件可以概括为三层：
| 层次 | 完成后能说明什么 |
|---|---|
| 接口与依赖验证 | 指定版本组合能正确创建、运行并回收测试负载 |
| 硬件与目录适配 | 指定型号、GPU 数、拓扑和网络路径被正确覆盖 |
| 性能与运维验收 | 站点基线、失败归因、监控与归档具备可重复性 |
对于 Kubernetes 1.30 的 H20/L20 平台，当前重点是先补齐依赖兼容性证据和真实型号发现，再适配资源数、RDMA 与测试目录。最小负载能运行后，再扩大范围；性能低于阈值应先解释原因，自动摘除节点应建立在充分证据上。
长期收益是把零散的验机脚本变成有明确范围、配置、报告和历史对照的验收流程。它与现有 DCGM、Prometheus、Grafana，以及训练平台的故障恢复机制共同使用，才更容易回答“这批机器为什么可以入池”和“这次升级为什么可以放行”。
