OpenTelemetry × Grafana 实战：观测 Kubernetes 控制面与集群状态¶

Kubernetes 的 API Server、Scheduler、Controller Manager、etcd 和 CoreDNS 都能暴露 Prometheus 指标。已经有 Prometheus 和 Grafana 时，仍可以在两者之前加入 OpenTelemetry Collector：它把分散的采集目标、集群对象状态、资源属性、过滤规则和标签治理集中到一条可版本化的遥测管道中。

本文使用一套已有 Prometheus Operator 与 Grafana 的 Kubernetes 1.30 集群完成实测。最终链路如下：

flowchart LR
    APIS[API Server /metrics]
    CM[Controller Manager :10257]
    SCH[Scheduler :10259]
    ETCD[etcd :2381]
    DNS[CoreDNS :9153]
    KAPI[Kubernetes API Objects]

    APIS --> PR[Prometheus Receiver]
    CM --> PR
    SCH --> PR
    ETCD --> PR
    DNS --> PR
    KAPI --> KR[k8s_cluster Receiver]
    PR --> P[Processors]
    KR --> P
    P --> PE[Prometheus Exporter :8889]
    PE --> SM[ServiceMonitor]
    SM --> PROM[Prometheus]
    PROM --> G[Grafana Dashboard]

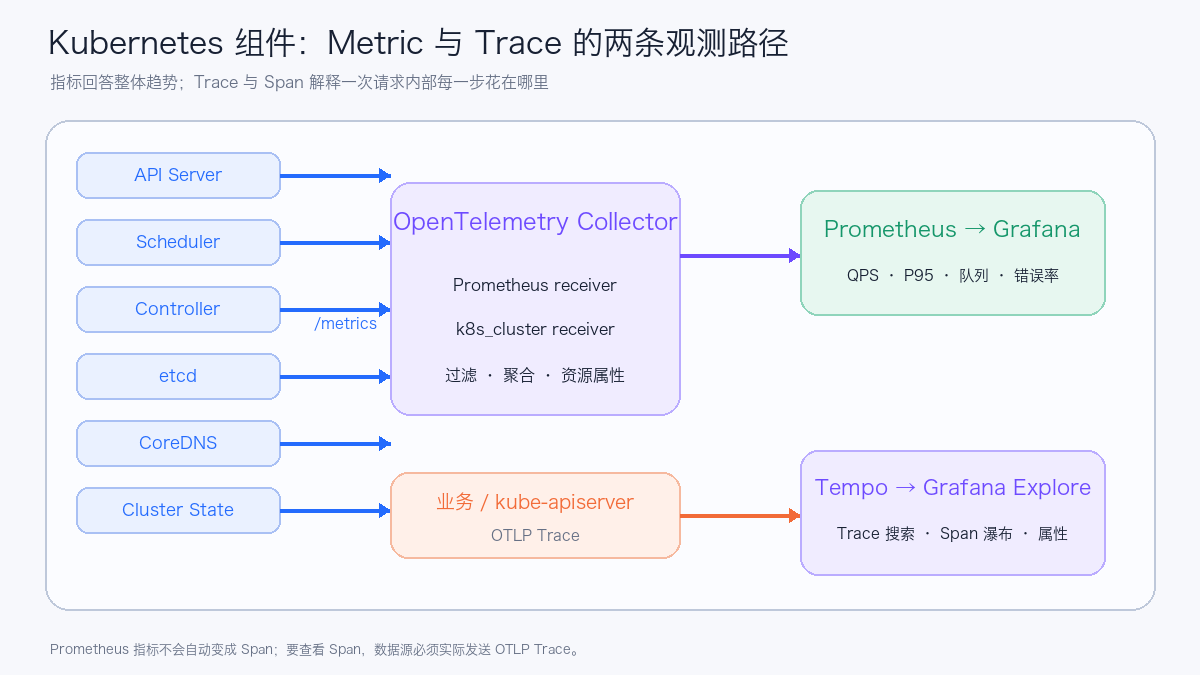

这里需要先分清两条链路：Prometheus 指标描述一段时间内的整体趋势，Trace 则记录一次请求内部由多个 Span 组成的调用过程。抓到 /metrics 并不等于有了 Span；应用或 Kubernetes 组件必须实际发送 OTLP Trace，才能在 Tempo 中还原请求瀑布。

完整清单与可导入的 Dashboard 位于 examples/opentelemetry-kubernetes-components。

1. 这套链路解决什么问题¶

这里的 OpenTelemetry Collector 承担四项工作：

Prometheus 继续负责抓取后的存储、查询与告警，Grafana 负责展示。Collector 让采集和处理策略成为一套可迁移的管道，后续也能增加 OTLP、Remote Write 或其他 exporter。

2. 实测覆盖了哪些组件¶

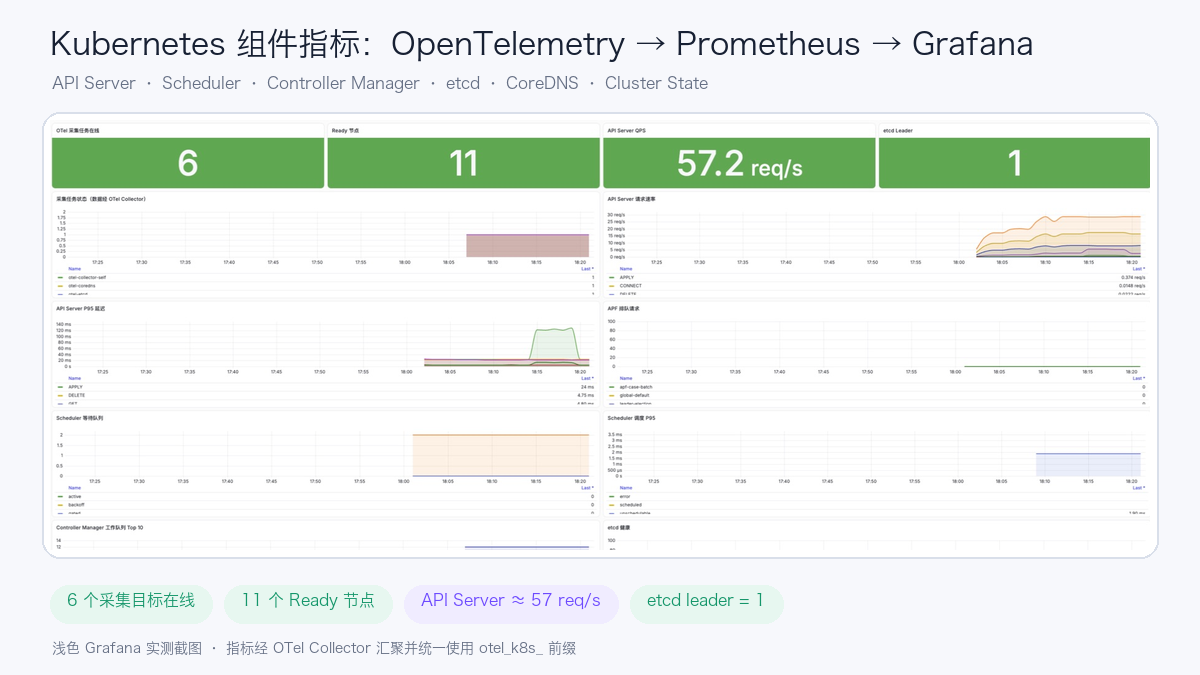

本轮六个 scrape target 均成功，Collector Pod 无重启。下面是 Grafana 浅色主题的实测页面，截图已经移除地址、集群名和用户信息：

截图时的状态快照如下。它用于证明链路和查询实际可用，不代表其他集群的容量基线。

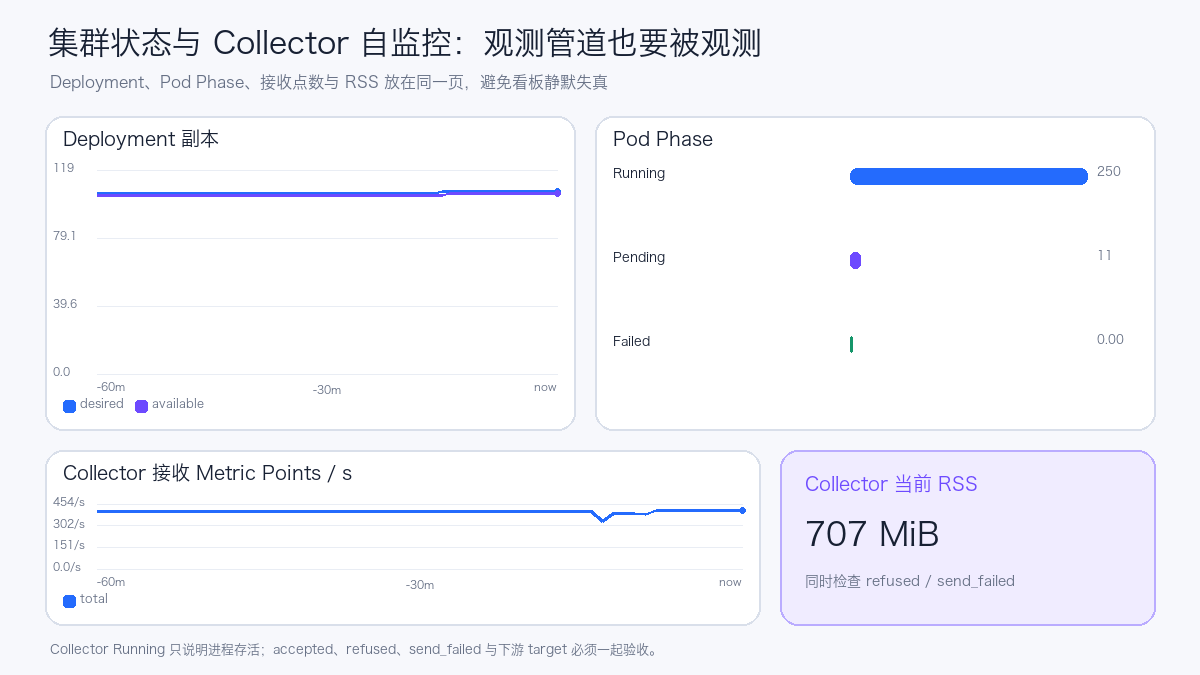

把集群对象和 Collector 自监控放在同一页，可以及时发现“看板还有数据，但采集管道已经丢点”这类静默故障：

3. 先确认指标入口¶

组件指标能否从 Pod 网络访问，由 Kubernetes 发行版和控制面启动参数决定。部署 Collector 前应逐个确认监听地址、协议、认证和证书。

3.1 API Server¶

API Server 的 /metrics 经过认证和鉴权。Collector 使用挂载到 Pod 的 ServiceAccount Token 与 CA：

- job_name: otel-kube-apiserver
  scheme: https
  bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
  tls_config:
    ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
    server_name: kubernetes
  static_configs:
    - targets: ["kubernetes.default.svc.cluster.local:443"]

ClusterRole 还需要非资源 URL 权限：

- nonResourceURLs: ["/metrics"]
  verbs: ["get"]

只给 pods、nodes 的 get/list/watch 权限，无法读取这个非资源路径。

3.2 Controller Manager 与 Scheduler¶

现代 kubeadm 集群常通过 10257 和 10259 的 HTTPS 端点提供指标，并要求 Bearer Token。实测环境从 Pod 网络可以访问节点上的这两个端口：

- job_name: otel-kube-scheduler
  scheme: https
  bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
  tls_config:
    insecure_skip_verify: true
  static_configs:
    - targets: ["${env:CONTROL_PLANE_IP}:10259"]

示例为便于跨发行版演示而跳过服务器证书校验。生产环境应挂载正确 CA，校验服务端证书，并限制 NetworkPolicy 与节点防火墙的来源范围。

3.3 etcd¶

etcd metrics 监听器可能使用独立的 2381 HTTP 端口，也可能没有向 Pod 网络开放。端口一旦暴露，应只允许监控组件访问。业务 Namespace 不应直接连到控制面节点的 etcd 端口。

3.4 CoreDNS¶

CoreDNS 通常在 :9153 暴露指标。先核对实际 Service 名称与端口：

kubectl -n kube-system get service kube-dns -o yaml
kubectl -n kube-system get configmap coredns -o yaml

4. 用两个 receiver 覆盖组件和对象¶

Prometheus receiver 负责抓已有 /metrics 端点。k8s_cluster receiver 通过 informer 读取 Kubernetes API，生成 Node Condition、Pod Phase、Deployment desired/available 等集群状态指标。

k8s_cluster receiver 应以单实例运行。多个相同副本会对同一批集群对象重复产出指标。高可用场景可以使用 leader election 或主动/备用方式保持一个有效采集者。

关键配置如下：

receivers:
  k8s_cluster:
    auth_type: serviceAccount
    collection_interval: 30s
    node_conditions_to_report:
      - Ready
      - MemoryPressure
      - DiskPressure
      - PIDPressure

  prometheus/control-plane:
    config:
      global:
        scrape_interval: 30s
        scrape_timeout: 15s
      scrape_configs:
        # API Server、Controller Manager、Scheduler、etcd、CoreDNS

Node、Pod 和 Container 的 CPU、内存、网络与文件系统用量属于 kubelet 资源统计。生产中通常在每个节点部署 kubeletstats receiver DaemonSet，再把结果送到 Gateway 或 Prometheus。

5. 指标白名单只能解决一半问题¶

第一版配置已经通过 metric_relabel_configs 只保留看板需要的指标，但 Collector /metrics 仍达到 30,760,596 bytes。主要来源是 API Server 直方图的 verb、resource、subresource、scope、component 等标签组合。

只过滤指标名，没有限制同一个指标能组合出多少时间序列。第二版在 Collector 中使用 metrics_transform 聚合保留维度：

processors:
  metrics_transform/reduce-cardinality:
    transforms:
      - include: apiserver_request_duration_seconds
        action: update
        operations:
          - action: aggregate_labels
            label_set: [verb]
            aggregation_type: sum

      - include: apiserver_request_total
        action: update
        operations:
          - action: aggregate_labels
            label_set: [verb, code]
            aggregation_type: sum

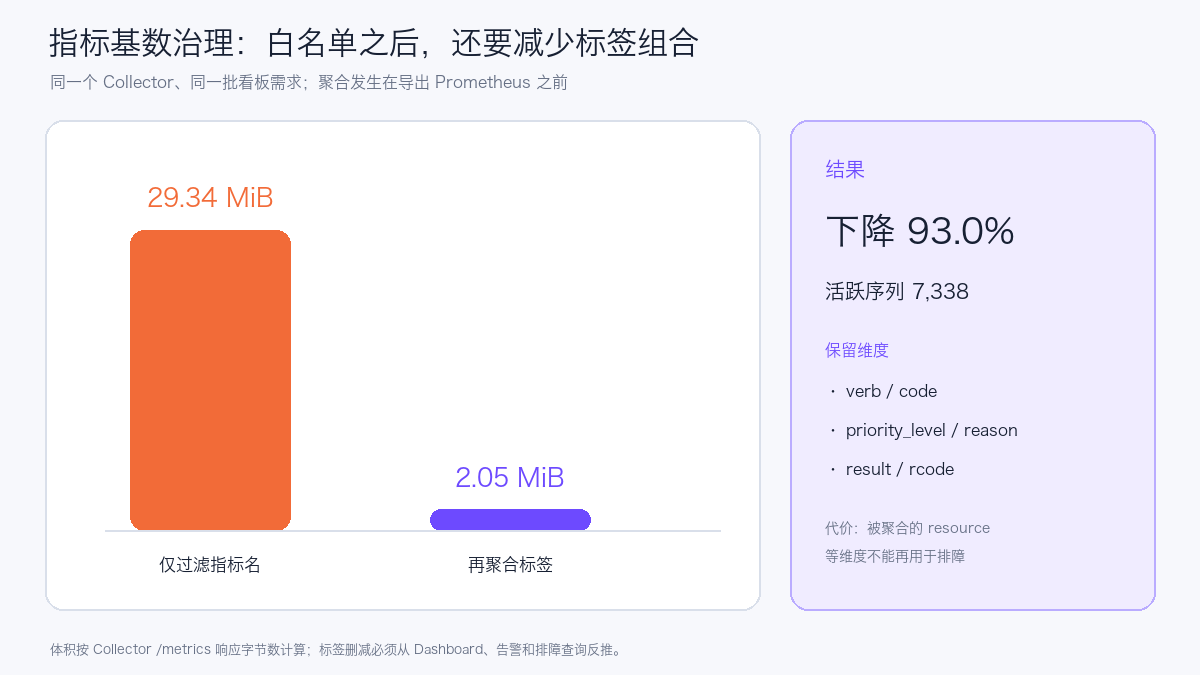

优化后的 /metrics 为 2,146,284 bytes，体积下降约 93%，并保留当前看板需要的 verb、code、priority_level、reason、result 与 rcode 等维度。

这项优化有明确代价：被聚合掉的 resource、subresource 等标签无法再用于细粒度排障。生产策略应从保留的 Dashboard、Recording Rule、Alert Rule 和排障查询反推，先列需求，再删标签。

至少同时监控以下四类指标：

count({__name__=~"otel_k8s_.*"})

rate(otel_k8s_otelcol_receiver_accepted_metric_points_total[5m])

rate(otel_k8s_otelcol_receiver_refused_metric_points_total[5m])

rate(otel_k8s_otelcol_exporter_send_failed_metric_points_total[5m])

6. Collector 的内存保护怎样设置¶

本轮 Collector 最初设置：

memory_limiter:
  limit_mib: 384
  spike_limit_mib: 96

它的软阈值相当于 288 MiB。控制面直方图批量进入时，日志频繁出现强制 GC。第一次调整到 limit_mib: 512、spike_limit_mib: 128 后，软阈值为 384 MiB，批量转换前的瞬时内存仍会到 390–411 MiB，GC 频率虽下降但没有消失。第二次校准后使用：

memory_limiter:
  check_interval: 1s
  limit_mib: 640
  spike_limit_mib: 128

resources:
  requests:
    cpu: 100m
    memory: 384Mi
  limits:
    cpu: 500m
    memory: 1Gi

这里的数字是当前集群的起点。实际配置应结合 scrape interval、直方图桶数、活跃序列、batch 大小、Exporter 阻塞时间和峰值 RSS 做容量测试，并让 memory limiter 的硬限制低于容器内存 limit，留出 Go Runtime 和非托管内存余量。

第二次滚动更新后的首个三分钟观察窗口内，Pod 保持 0 次重启，日志没有再出现 memory limiter 强制 GC。这个窗口足以验证调整方向，正式容量基线仍应观察一个完整业务周期，并使用 P95/P99 RSS 与丢点指标决定资源余量。

7. 接入现有 Prometheus¶

Prometheus exporter 给指标增加统一前缀，并只投射必要的资源标签：

exporters:
  prometheus:
    endpoint: 0.0.0.0:8889
    namespace: otel_k8s
    enable_open_metrics: true
    without_scope_info: true
    resource_constant_labels:
      included:
        - cluster.name
        - telemetry.pipeline
        - k8s.*

ServiceMonitor 能否生效取决于 Prometheus CR 的 serviceMonitorSelector。先查看 selector，再让 ServiceMonitor 的 label 匹配它：

kubectl -n monitoring get prometheus -o yaml \
  | sed -n '/serviceMonitorSelector:/,/podMonitorSelector:/p'

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  labels:
    release: kube-prometheus-stack
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: otel-k8s-components
  endpoints:
    - port: prometheus
      interval: 30s
      scrapeTimeout: 15s
      honorLabels: true

ServiceMonitor 对象创建成功不等于 Prometheus 已经选择并抓取它。验收时还要查看 Prometheus Targets，并查询：

max by (job) (
  otel_k8s_up{
    telemetry_pipeline="otel-k8s-components",
    job=~"otel-kube-.*|otel-etcd|otel-coredns|otel-collector-self"
  }
)

8. Grafana 看板怎么读¶

公开示例提供两个 Dashboard：grafana-dashboard.json 是 16 面板的指标版；grafana-observability-dashboard.json 是 20 面板的 Prometheus + Tempo 联合版。后者在顶部增加关键状态、最近 Trace、失败 Trace 和慢 Trace，点击记录可以继续查看 Tempo 瀑布图。导入联合版时，需要分别选择 Prometheus 和 Tempo 数据源。

查看顺序可以按“采集链路—Trace 检索—控制面入口—调度与控制循环—存储和 DNS—Collector 自身”展开。

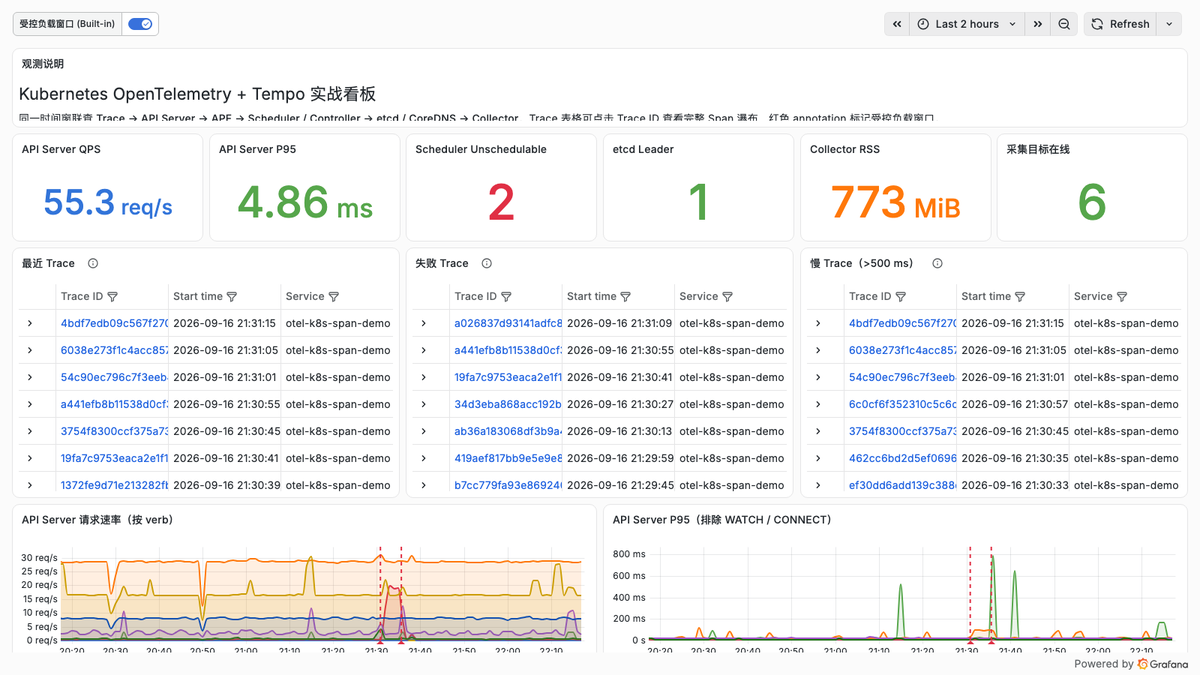

下面是联合版 Dashboard 在实测环境中的 Grafana 浅色主题截图。顶部三张表直接来自 Tempo TraceQL 查询，底部曲线来自 Prometheus；红色虚线 annotation 标出了受控负载的开始和结束时间。截图隐藏了地址与集群标识，Trace 为本文生成的演示数据。

第一排：采集链路是否成立¶

• OTel 采集任务在线：六类 target 的 up 汇总；少于预期值先排查协议、端口、Token 和证书。
• Ready 节点：来自 k8s_cluster receiver；它反映 Node Condition，不等同于所有工作负载健康。
• API Server QPS：五分钟窗口的总请求速率，用于识别流量突增。
• etcd Leader：应稳定为 1；丢失 leader 要立即联查 etcd 与控制面日志。

API Server 与 APF¶

sum by (verb) (
  rate(otel_k8s_apiserver_request_total{telemetry_pipeline="otel-k8s-components"}[5m])
)

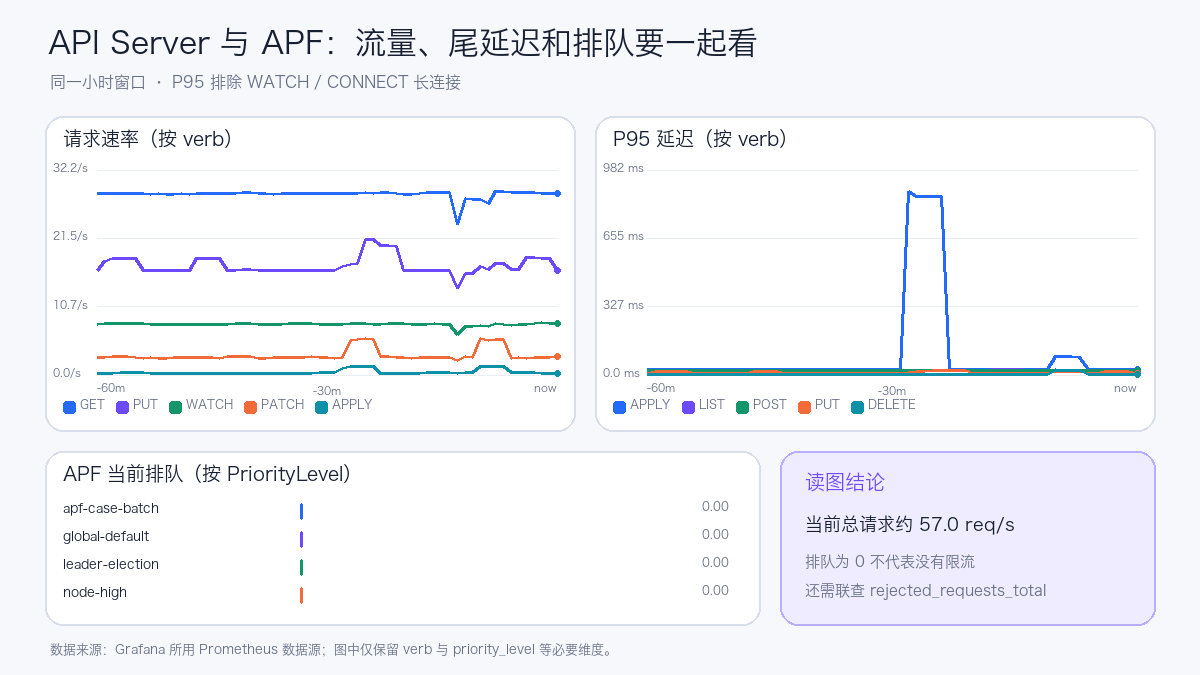

P95 查询排除 WATCH 和 CONNECT。这两类长连接的持续时间语义与普通 REST 请求不同，混在同一张延迟图会拉高纵轴，掩盖 GET、LIST、CREATE 等请求的变化。

histogram_quantile(
  0.95,
  sum by (le, verb) (
    rate(otel_k8s_apiserver_request_duration_seconds_bucket{
      telemetry_pipeline="otel-k8s-components",
      verb!~"WATCH|CONNECT"
    }[5m])
  )
)

APF 面板观察 current_inqueue_requests 与 rejected_requests_total。队列持续上升说明某些 PriorityLevel 的执行席位不足，Reject 增长则要结合 FlowSchema、PriorityLevelConfiguration 和客户端重试检查。

图中 APF 当前排队为 0，只表示采样时刻没有请求等待席位。它不能证明 APF 从未限流，还要观察 rejected_requests_total 的增量、执行中的请求、各 PriorityLevel 的席位和客户端重试。

Scheduler 与 Controller Manager¶

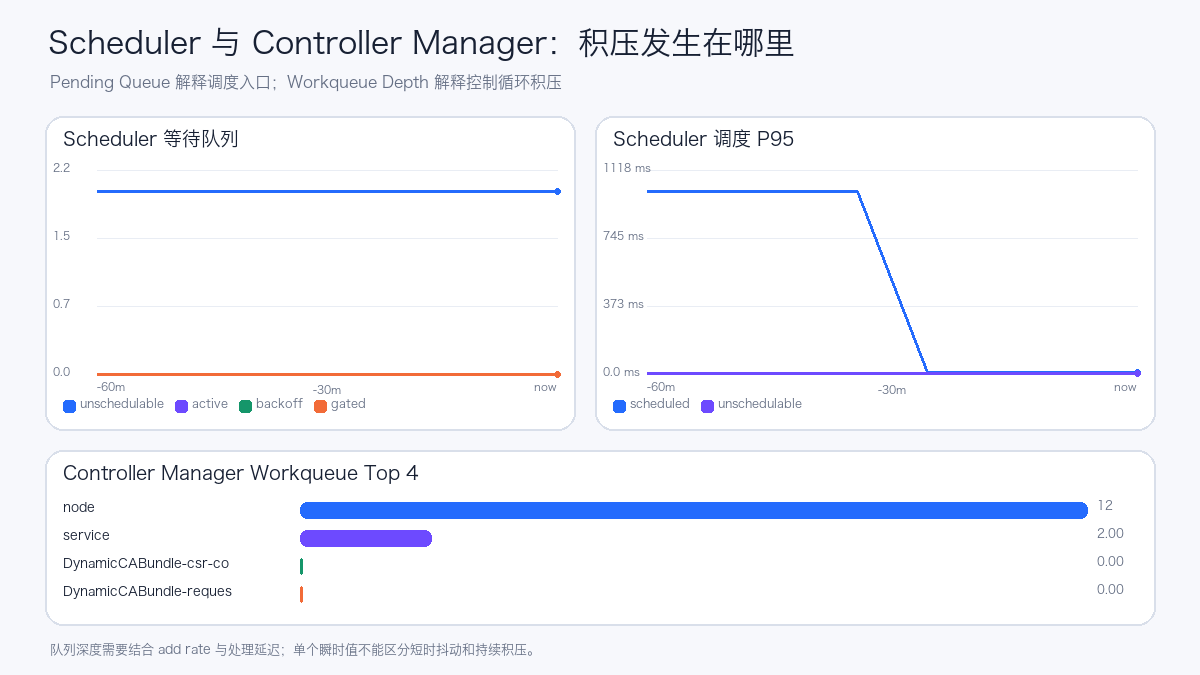

Scheduler 面板把 pending_pods 按 queue 展开，并显示 scheduling attempt P95。unschedulable 持续非零时，再进入 Pod Event、资源请求、亲和性、污点、PVC、Gang 或队列配额排查。

Controller Manager 的 workqueue depth 使用 Top 10 展示积压最多的控制器。队列深度、add rate 和处理延迟应一起分析；只有 depth 的瞬时值，无法区分短时抖动与长期处理能力不足。

etcd、CoreDNS 与 Collector 自监控¶

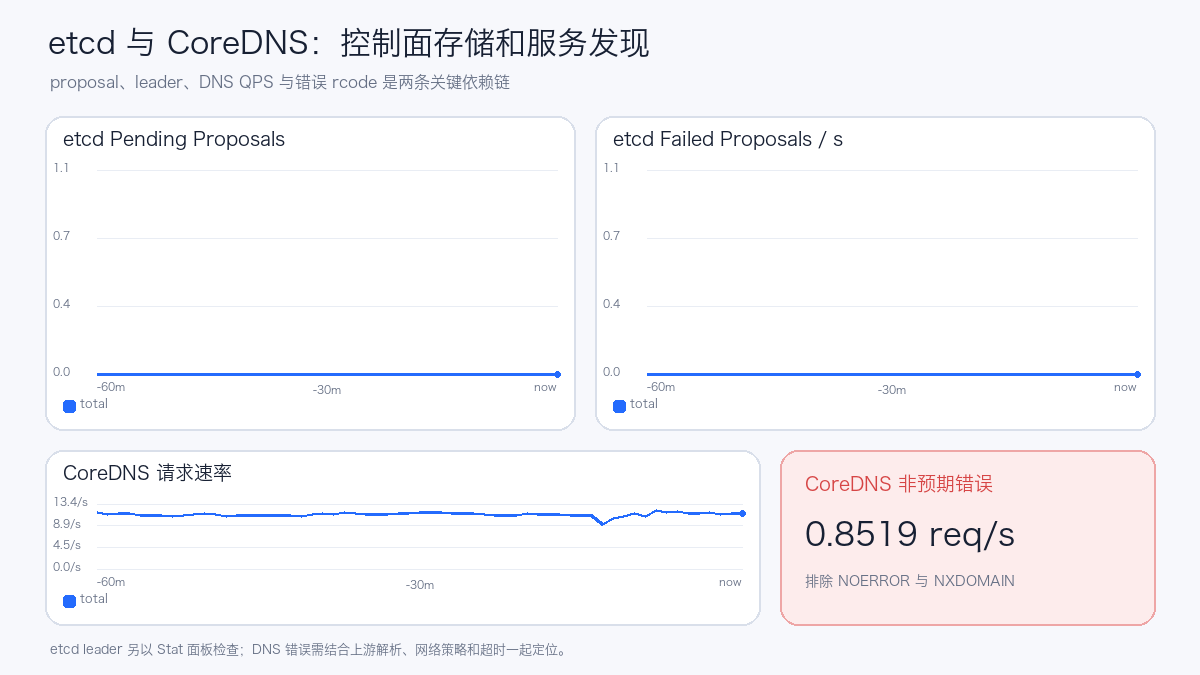

• etcd 关注 leader、pending/failed proposal、WAL fsync 和 backend commit；
• CoreDNS 关注总 QPS、SERVFAIL 等错误 rcode、延迟与 cache hit；
• Collector 关注 accepted、refused、send_failed points 与 RSS，避免观测链路静默丢数据。

用受控负载验证图表¶

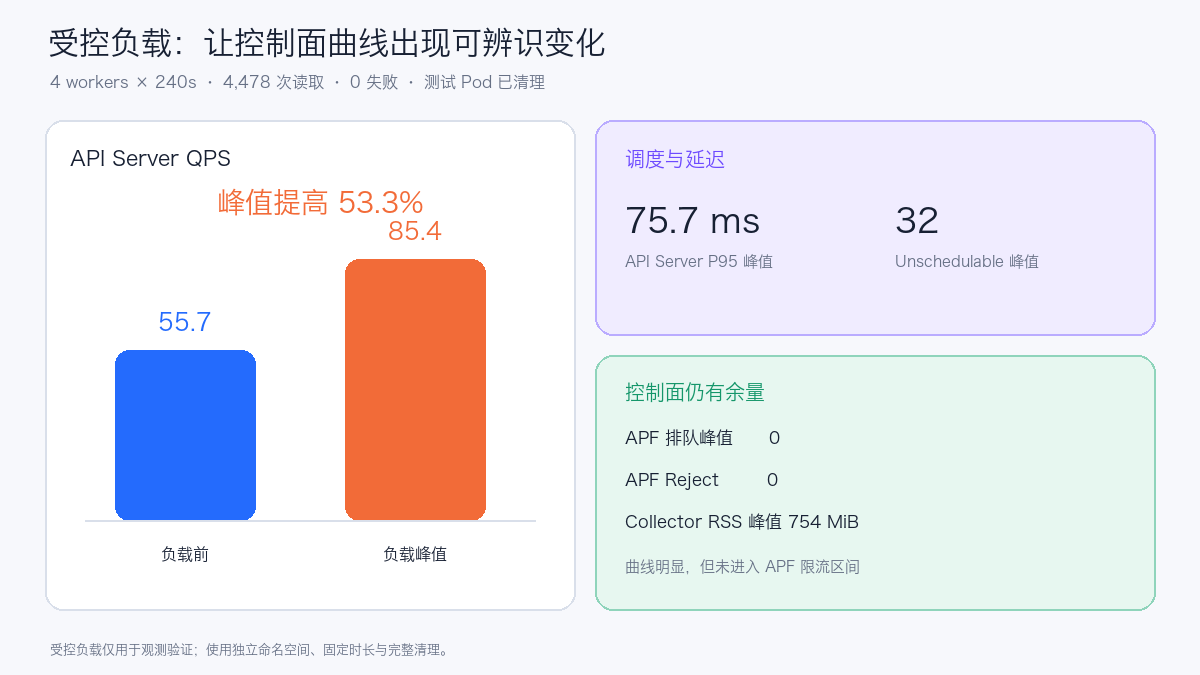

平稳期的曲线只能说明“有数据”，很难证明查询、单位和聚合在变化时仍然正确。本轮在独立命名空间内创建 30 个可正常调度的轻量 Pod 和 30 个故意无法调度的轻量 Pod，同时用 4 个并发进程持续读取 API Server 240 秒。4 个进程共完成 4,478 次请求，失败数为 0。

这组数据说明负载强度足以让 API Server 和 Scheduler 出现可辨识的阶跃，同时没有进入 APF 限流区间。Dashboard 使用 otel-loadtest annotation 标记开始与结束时间，便于把变化与实验窗口对齐。实验结束后完整删除测试命名空间；整个过程未调整 APF、etcd 或控制面启动参数。

9. Span 怎么看：用 Tempo 还原一次请求¶

为了验证 Trace 链路，实验向 Collector 的 OTLP/HTTP 入口发送了 60 组发布请求，每组包含一个 Root Span 和多个子 Span，再由 Collector 通过 OTLP/gRPC 写入 Tempo。成功请求覆盖清单校验、调用 Kubernetes API、等待 Deployment Ready 和就绪检查；失败请求把错误状态落在 Kubernetes API 子 Span，同时保留 Root Span 的失败状态。

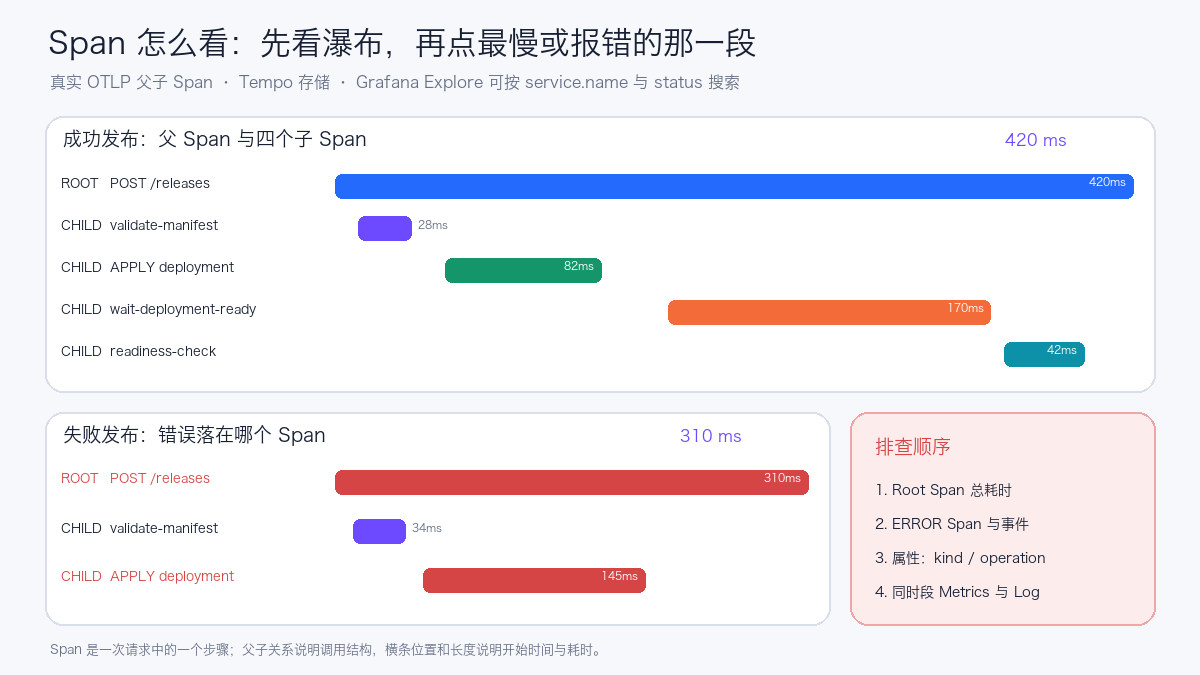

下图由 Tempo 返回的真实 Trace 数据生成，并移除了 trace ID、span ID 和环境标识；它保留实际父子关系、开始时间、耗时和错误状态。

9.1 Trace、Span 和瀑布图分别是什么¶

• Trace 是一次端到端请求，整条链路共享同一个 trace_id；
• Span 是其中一个步骤，每段都有自己的 span_id、开始时间、耗时、状态和属性；
• 父子关系 通过 parent_span_id 连接，用来描述谁调用了谁；
• 瀑布图横向位置 表示该步骤何时开始，横条长度表示耗时；有重叠时，说明步骤可能并行执行。

排查时先看 Root Span 总耗时，再沿关键路径找最长的子 Span。请求失败时，先点开红色或 ERROR Span，查看 status、events 和属性；随后把同一时间段的 API Server、Scheduler、应用日志与资源指标放在一起判断。Root Span 慢不等于每个子 Span 都慢，多个串行子 Span 的累计时间、未被埋点覆盖的空白区间也可能构成主要耗时。

9.2 在 Grafana Explore 中查 Span¶

Grafana 配置 Tempo 数据源后，进入 Explore 并选择 Tempo。下面三条 TraceQL 分别查询演示服务的全部请求、失败请求和慢请求：

{ resource.service.name = "otel-k8s-span-demo" }
{ resource.service.name = "otel-k8s-span-demo" && status = error }
{ resource.service.name = "otel-k8s-span-demo" && duration > 300ms }

打开搜索结果中的一条 Trace 后，依次检查：

1. Root Span 的总耗时和最终状态；
2. 最慢或报错的子 Span；
3. Span 的 kind、operation、HTTP 状态码和 Kubernetes 资源属性；
4. 事件时间线中是否包含重试、超时或异常；
5. 相同时间窗口的 Metrics 与 Logs。

公开示例中的 send-demo-traces.py 只使用 Python 标准库，便于重复生成这组父子 Span。它用于说明怎么看 Trace，并不冒充 kube-apiserver 原生 Span。

9.3 API Server 为什么还没有 Span¶

本文前半部分抓取的是 kube-apiserver /metrics。要让 kube-apiserver 产生原生 Span，还要使用 --tracing-config-file 启用 tracing。Kubernetes 1.30 可使用下面的配置，从 1% 采样率起步：

apiVersion: apiserver.config.k8s.io/v1alpha1
kind: TracingConfiguration
endpoint: 127.0.0.1:4317
samplingRatePerMillion: 10000

对于 kubeadm 管理的静态 Pod，可以在每个控制面节点创建 /etc/kubernetes/tracing/tracing-config.yaml，然后修改 /etc/kubernetes/manifests/kube-apiserver.yaml：

spec:
  containers:
    - name: kube-apiserver
      command:
        - kube-apiserver
        - --tracing-config-file=/etc/kubernetes/tracing/tracing-config.yaml
      volumeMounts:
        - name: tracing-config
          mountPath: /etc/kubernetes/tracing
          readOnly: true
  volumes:
    - name: tracing-config
      hostPath:
        path: /etc/kubernetes/tracing
        type: DirectoryOrCreate

127.0.0.1:4317 要求同一控制面节点上有 host-network OTel Agent 接收 OTLP/gRPC，再由 Agent 转发到集群内的 Gateway 或 Tempo。这样不依赖静态 Pod 的集群 DNS，也避免把无 TLS 的 OTLP 接收端口暴露到更大网络。多控制面集群需要逐台配置 Agent 和 kube-apiserver。

静态 Pod manifest 改动会触发 kubelet 重建 kube-apiserver。正式修改前应先用对应版本的二进制验证配置 API，确认本地 Agent 已监听、后端可写入，并保留原 manifest。回滚时删除 --tracing-config-file、volumeMount 与 volume 即可。采样率不要直接设为 1000000；应根据 API QPS、Span 大小、Tempo 写入量和保留周期逐步提高。

Kubernetes 当前文档中的配置 API 已升级为 apiserver.config.k8s.io/v1，旧版本不能直接照抄新版本示例。本文的 v1alpha1 示例针对 Kubernetes 1.30；集群升级后应跟随目标版本重新校验。

10. 多控制面集群的部署方式¶

单控制面环境可以把一个 Collector 调度到 control-plane 节点，通过 status.hostIP 抓取本机控制面端点。多控制面环境要分开考虑两类数据：

可选架构是“一个集群状态 Deployment + 一个控制面 DaemonSet + 一个全节点 DaemonSet”。每类 Collector 使用不同 telemetry.pipeline，Prometheus 中保留 instance、node、cluster.name，再通过 Recording Rule 形成集群级视图。

11. 建议增加的告警¶

阈值应使用各集群的历史分位数和错误预算校准，表中的条件只表示告警方向。

12. 生产落地检查表¶

• 为 API Server、Controller Manager、Scheduler 和 etcd 的 metrics 端口设置最小网络访问范围；
• 使用正确 CA 校验证书，避免长期保留 insecure_skip_verify；
• 固定 Collector 镜像版本，升级前检查 receiver、processor 和指标命名变化；
• k8s_cluster 只保留一个有效实例，多控制面采集目标完整覆盖所有节点；
• metric_relabel_configs 控制指标名，metrics_transform 控制标签维度；
• 记录活跃序列、每次 scrape 大小、scrape duration、Collector RSS 和丢点指标；
• Grafana Panel 使用明确的单位、窗口、分组和聚合方式；
• Dashboard 正常只是展示层通过，仍需检查 Prometheus Targets、Collector 日志和原始查询；
• 配置变更进入 Git 管理，并保留变更前后的序列数与资源消耗证据。

参考资料¶

• OpenTelemetry Collector on Kubernetes
• OpenTelemetry Collector Prometheus Receiver
• OpenTelemetry Collector Kubernetes Cluster Receiver
• OpenTelemetry Collector Kubelet Stats Receiver
• OpenTelemetry Collector Metrics Transform Processor
• Grafana Dashboards
• Kubernetes System Component Traces
• Grafana Tempo: TraceQL
• Grafana Tempo deployment modes
