Qwen-Image-2.1：单卡 L20 的 SGLang 与 vLLM-Omni 实测¶
Qwen-Image-2.1 是 Qwen 家族的统一图像生成与编辑模型。官方模型卡给出的视觉生成组件规模为 7B 参数、32 层 Single-Stream DiT，同时支持文本生成图片、图片编辑和原生 RGBA 透明图。它还支持最多 10 张参考图、通过圈选或蒙版完成局部编辑，并加强了文字排版、人物与商品身份保持、纹理和光照表现。
这类模型与文本大模型的容量判断很不一样。参数规模只有 7B，并不代表十几 GB 显存就能稳定提供在线服务：文本编码器、DiT、VAE、Attention 工作区、CUDA Graph 和输出分辨率都会占用显存。本文把完整 BF16 模型部署在单张 NVIDIA L20 48 GB 上，分别验证 SGLang Diffusion 与 vLLM-Omni，再用同一组 Prompt、Seed、分辨率和采样步数测量端到端表现。
实验分成两部分：先用 1024×1024 建立 SGLang 与 vLLM-Omni 的并发基线，再测试官方列出的七种 2K 原生画幅、图片编辑、¼/10 张参考图和 2048×2048 编辑。高分辨率矩阵同时保留 Runtime 默认配置和 VAE Tiling 配置，用来区分“模型支持”与“当前服务参数能否稳定跑完”。模型能力与示例参数见 Qwen-Image-2.1 官方模型卡。
模型当前采用 Qwen Research License。本文讨论的是研究测试和工程验证；商业部署需要另外确认授权，不能把技术上能够运行直接等同于可以商用。
1. 实验配置与口径¶
每个服务进程占用一张同型号 GPU，读取同一份只读模型文件。1024 基线每档先执行 2 次预热，再正式生成 10 张图片；扩展矩阵每档执行 1 次预热和 3 个正式请求。失败请求保留在原分母，不用补跑覆盖成绩。每次请求的原始 JSON、HTTP 响应、PNG、延迟和 SHA-256 都保存到 Pod 外，再回传到本地逐文件核对。
| 项目 | 本次配置 |
|---|---|
| 模型 | Qwen/Qwen-Image-2.1，BF16 |
| GPU | 单张 NVIDIA L20，48 GB 显存 |
| 服务引擎 | SGLang Diffusion；vLLM-Omni Preview |
| 分辨率 | 1024×1024 基线；七种官方 2K 原生画幅；2048×2048 编辑 |
| 推理步数 | 40 |
| 并发 | 1024 基线：客户端 C1 / C2 / C4；扩展矩阵：C1 |
| 每档样本 | 1024 基线：2 次预热 + 10 个正式请求；扩展矩阵：1 次预热 + 3 个正式请求 |
| 输出 | Base64 PNG；普通 RGB 与 RGBA 都做解码校验 |
| Prompt | 街景、中文/英文排版、产品摄影、透明剪纸；多参考图产品目录编辑 |
| 统计 | 成功图片/分钟、P50/P95 端到端延迟、整轮墙钟时间 |
扩展矩阵没有使用只包含几个单词的合成 Prompt。下面列出三条代表性原文，方便复现和判断模型究竟需要保留什么：
| 用例 | Prompt |
|---|---|
| 七种原生画幅 | A premium editorial photograph of a translucent crimson glass teapot on a black stone pedestal, dramatic studio lighting, fine caustics, crisp details, clean composition adapted to the requested aspect ratio |
| 4 张参考图 | Create a clean 2 by 2 product catalogue using <image1>, <image2>, <image3>, and <image4> in that order. Preserve every numeral and its original colour. |
| 10 张参考图 | Create a museum collection poster containing all ten reference cards from <image1> through <image10>, arranged in numerical order in two rows. Preserve each numeral and its unique colour; do not omit or duplicate a card. |
参考图使用确定性脚本生成，并在最终 ConfigMap 中逐文件校验 SHA-256；因此 1、4、10 张测试读取的是实际部署包，不是测试机上另一份同名文件。
SGLang 使用单请求动态批处理上限；vLLM-Omni 使用 --max-num-seqs 1。因此 C2、C4 描述的是多个客户端请求在单活动请求服务前排队的表现，不是服务端融合批处理结果。这个约束是读懂后续数据的关键。
2. 部署方式¶
SGLang Diffusion 提供 sglang generate、sglang serve 和 OpenAI-compatible API。本次使用速度模式、FlashAttention 后端和 Metrics：
sglang serve \
--model-path /models/Qwen-Image-2.1 \
--model-id Qwen-Image-2.1 \
--num-gpus 1 \
--performance-mode speed \
--attention-backend fa \
--host 0.0.0.0 \
--port 30000 \
--enable-metrics
SGLang 运行时来自 2026-09-18 的 Nightly 构建，并叠加了 Qwen-Image-2.1 支持 Revision。服务端日志显示模型组件按文本编码器、Transformer、VAE、Processor、Scheduler 的顺序加载，整个 Pipeline 模块加载约 25 秒。
vLLM-Omni 的模型支持来自 Preview PR 7759。运行时为 vLLM 0.29.0b1、vLLM-Omni 0.16.0.dev0+pr7759、PyTorch 2.13.0+cu129、Diffusers 0.40.0 和 Transformers 5.14.1：
vLLM-Omni 日志记录的模型加载耗时为 28.91 秒，模型加载占用 30.22 GiB，加载后进程级 GPU 显存为 30.58 GiB。启动时还出现了 vLLM 与 vLLM-Omni 主次版本不一致的警告，因此本文把它称为 Preview 结果，不能外推为未来稳定版本的最终性能。
默认配置在部分 2K 画幅的 VAE 解码阶段出现显存不足后，补测服务只增加两项显存相关设置，没有降低分辨率、步数或参考图数量：
# SGLang
export PYTORCH_CUDA_ALLOC_CONF=expandable_segments:True
sglang serve ... --vae-tiling
# vLLM-Omni
export PYTORCH_CUDA_ALLOC_CONF=expandable_segments:True
vllm serve ... --max-num-seqs 1 --vae-use-tiling
VAE Tiling 会把解码过程切成较小区域，降低峰值显存，代价是额外的边界处理和少量时间开销。默认配置与 Tiling 配置分别启动独立服务，结果不会混在一次进程生命周期中。
第一次 vLLM-Omni 部署在 GPU 调度前失败：镜像验收脚本把 git 当成必要依赖，但最终运行镜像没有安装 Git。第二次改为读取已安装 Python Package 的版本号和模块路径，随后才允许 GPU Pod 入场。这个修复没有改变模型参数或性能口径，也没有消耗一次无效 GPU 加载。
3. 功能验证：文字和透明图是否真的可用¶
性能数字只有在图片链路正确时才有意义。本轮使用下面 5 类 Prompt，并固定初始 Seed 42～46；后续第二轮使用 47～51。
| 用例 | Prompt 摘要 | 验收重点 |
|---|---|---|
| 写实街景 | 雨后的上海街角与红色复古自行车 | 主体、光照、反射和细节 |
| 中文海报 | 中央只显示“让想象发生” | 字形、错别字和版式 |
| 英文海报 | CREATE WITHOUT LIMITS |
字母完整性与居中排版 |
| 产品摄影 | 半透明红色玻璃茶壶 | 材质、焦散和背景控制 |
| 透明素材 | 红色剪纸龙、无背景 | PNG Alpha 通道与主体边缘 |

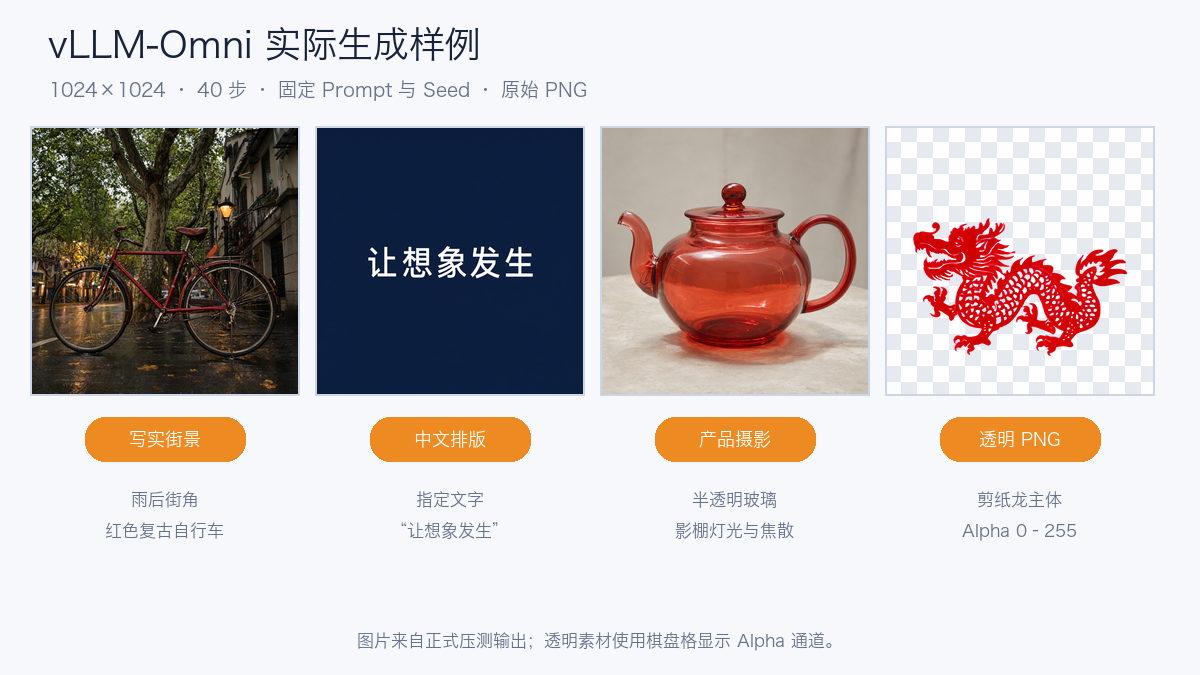

先看两套引擎的实际生成结果。画廊使用正式压测中的原始 PNG，透明素材在棋盘格背景上展示 Alpha 通道。
两套引擎都生成了可解码的 1024×1024 PNG。中文和英文指定文字在这组样例中完整可读；透明素材输出为 RGBA，Alpha 极值为 0～255，说明背景确实包含透明像素。相同 Seed 在两个引擎之间不保证逐像素一致，因此样例用于验证功能和视觉可用性，不作为数值一致性测试。
4. SGLang 与 vLLM-Omni 的实测数据¶
| 引擎 | 客户端并发 | 成功/总数 | 成功吞吐 | P50 E2E | P95 E2E | 整轮墙钟时间 |
|---|---|---|---|---|---|---|
| SGLang | 1 | 10/10 | 2.326 img/min | 25.70 s | 26.20 s | 257.99 s |
| SGLang | 2 | 10/10 | 2.331 img/min | 51.48 s | 51.59 s | 257.39 s |
| SGLang | 4 | 10/10 | 2.329 img/min | 102.99 s | 103.13 s | 257.60 s |
| vLLM-Omni Preview | 1 | 10/10 | 2.016 img/min | 29.25 s | 30.86 s | 297.64 s |
| vLLM-Omni Preview | 2 | 10/10 | 2.054 img/min | 58.34 s | 58.55 s | 292.11 s |
| vLLM-Omni Preview | 4 | 10/10 | 2.055 img/min | 116.79 s | 116.92 s | 292.03 s |
在这组固定配置下，SGLang C1 吞吐比 vLLM-Omni Preview 高 15.4%，C2 和 C4 分别高 13.5% 和 13.4%。差距只适用于当前 Revision、1024×1024、40 步和单活动请求配置，不能写成两个项目的通用排名。

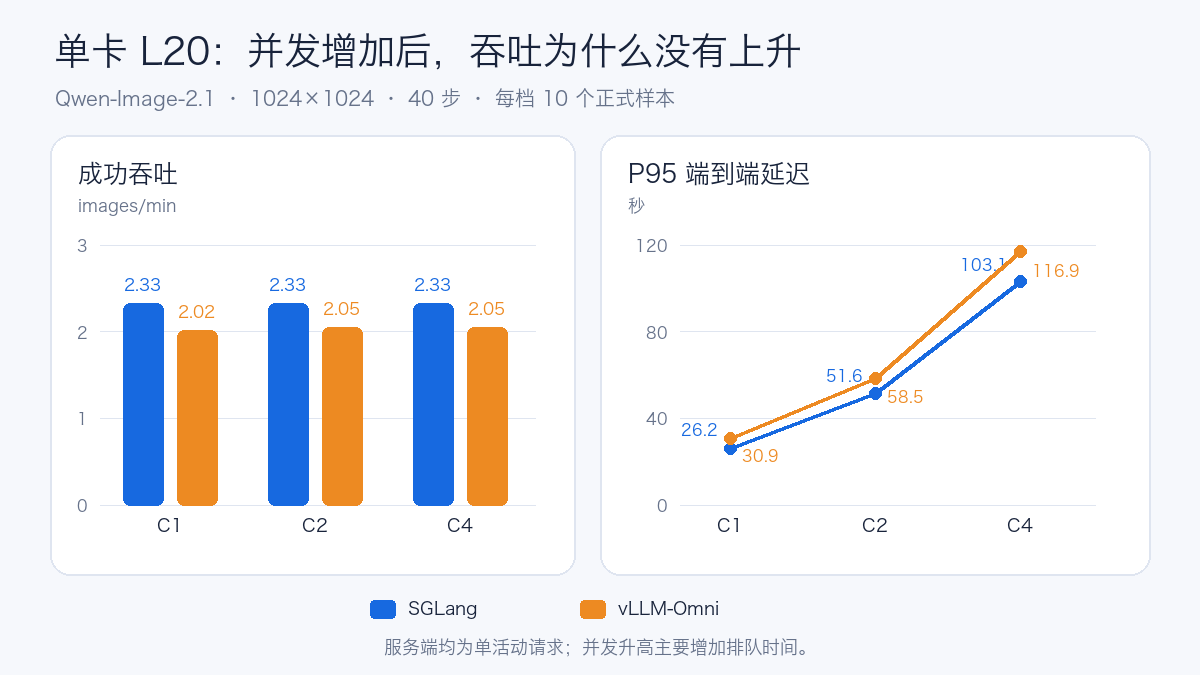

更值得关注的是并发曲线。SGLang 从 C1 到 C4 一直约为 2.33 img/min，vLLM-Omni 也只从 2.02 变化到 2.05 img/min；同时 P95 延迟大致随并发倍增。这说明 GPU 一直在串行完成单张图片，更多客户端请求只是在队列里等待。客户端压力工具确实发送了并发请求，但服务端没有把它们融合成同一个计算批次。
vLLM-Omni 官方文档提供两条后续优化路线：把 --max-num-seqs 调到大于 1 做请求级批处理，或者启用仍处于实验阶段的 --step-execution，让兼容请求共享 Denoise Step。官方也建议先用 max_num_seqs=1 验证正确性，再逐步放大容量。下一轮如果测试批处理，必须同时核对显存、失败率、图片质量和 P95，不能只看总吞吐。
脱敏后的 逐档 CSV 与 汇总 JSON 保留了正式样本数、墙钟时间、延迟分位数和源 Summary 的 SHA-256。
5. 七种原生 2K 画幅：VAE Tiling 决定能否稳定运行¶
官方模型卡列出了七种原生 2K 画幅。本轮保持 40 步、Guidance Scale 1、客户端并发 1，每档执行 1 次预热和 3 个正式请求。表中的时间都是正式请求 P50；FAIL 0/3 保留原始分母。
| 输出尺寸 | SGLang 默认 | SGLang Tiling | vLLM-Omni 默认 | vLLM-Omni Tiling |
|---|---|---|---|---|
| 2048×2048 | PASS · 140.0 s | PASS · 140.3 s | FAIL · 0/3 | PASS · 162.4 s |
| 2400×1792 | FAIL · 0/3 | PASS · 146.0 s | FAIL · 0/3 | PASS · 169.1 s |
| 1792×2400 | FAIL · 0/3 | PASS · 145.9 s | FAIL · 0/3 | PASS · 169.1 s |
| 2528×1696 | PASS · 143.8 s | PASS · 144.1 s | FAIL · 0/3 | PASS · 167.0 s |
| 1696×2528 | PASS · 143.7 s | PASS · 144.1 s | FAIL · 0/3 | PASS · 166.9 s |
| 2752×1536 | PASS · 140.5 s | PASS · 140.7 s | FAIL · 0/3 | PASS · 163.3 s |
| 1536×2752 | PASS · 140.4 s | PASS · 140.7 s | FAIL · 0/3 | PASS · 163.3 s |
默认配置下，SGLang 完成了 5/7 个画幅，横向和纵向 4:3 都在 VAE 阶段显存不足；vLLM-Omni Preview 的七档均在解码阶段失败。开启 Tiling 后，两套引擎都完成 7/7。这说明模型卡里的“原生支持”描述的是能力范围，落到单卡服务仍需要 Runtime 的显存策略配合。
Tiling 组七个画幅的平均 P50 为：SGLang 143.1 秒，vLLM-Omni Preview 165.9 秒，后者高 15.9%。SGLang 在默认配置已经通过的五档里，启用 Tiling 只增加约 0.2～0.4 秒；这组数据里它更像稳定性参数，而不是明显的性能负担。
下面四张图来自正式请求的原始 PNG：前两张是 2048×2048 文生图，后两张是单参考图 2048 编辑。
6. 图片编辑与多参考图：模型能力不等于单卡服务边界¶
官方模型卡给出的能力上限是 10 张参考图，但模型能力、服务接口和单卡显存并不是一回事。本轮按 1、4、10 张逐级增加输入：1 张验证基本编辑链路和语义保持，4 张验证多图编码、排列与编号保留，10 张验证官方上限能否穿过当前 Runtime 的接口实现和单卡显存边界。2048 单图编辑则用来观察分辨率增加以后，VAE Tiling 能否把偶发成功变成稳定通过。
| 引擎与配置 | 1 图编辑 1024 | 4 图编辑 1024 | 10 图编辑 1024 | 1 图编辑 2048 |
|---|---|---|---|---|
| SGLang 默认 | PASS 3/3 · 30.33 s | PASS 3/3 · 44.49 s | FAIL 0/3 · OOM | FAIL ⅔ · 196.42 s |
| SGLang Tiling | 未重复 | 未重复 | FAIL 0/3 · OOM | PASS 3/3 · 196.97 s |
| vLLM-Omni 默认 | FAIL 0/3 · OOM | FAIL 0/3 · OOM | FAIL 0/3 · 接口上限 | FAIL 0/3 · OOM |
| vLLM-Omni Tiling | PASS 3/3 · 34.39 s | FAIL 0/3 · OOM | FAIL 0/3 · 接口上限 | PASS 3/3 · 176.67 s |
SGLang 默认配置能够完成 1 图和 4 图的 1024 编辑；单图 2048 虽然有两次成功，但预热和一个正式请求失败，因此整档仍判定为失败。开启 Tiling 后，2048 编辑稳定为 3/3，P50 约 197.0 秒。10 图输入通过了上传、编码和输入校验，随后在去噪第 0 步尝试额外分配 322 MiB 时 OOM；当时 GPU 只剩约 93 MiB。
vLLM-Omni 开启 Tiling 后，单图 1024 和单图 2048 都稳定为 3/3；2048 编辑 P50 约 176.7 秒，比本轮 SGLang 低 10.3%。4 图编辑在尝试额外分配 482 MiB 时 OOM。10 图请求没有进入推理，当前 Preview 实现返回 HTTP 400，并明确限制最多 4 张输入图。官方模型能力上限是 10 张，当前服务接口仍没有把这个能力完整暴露出来。

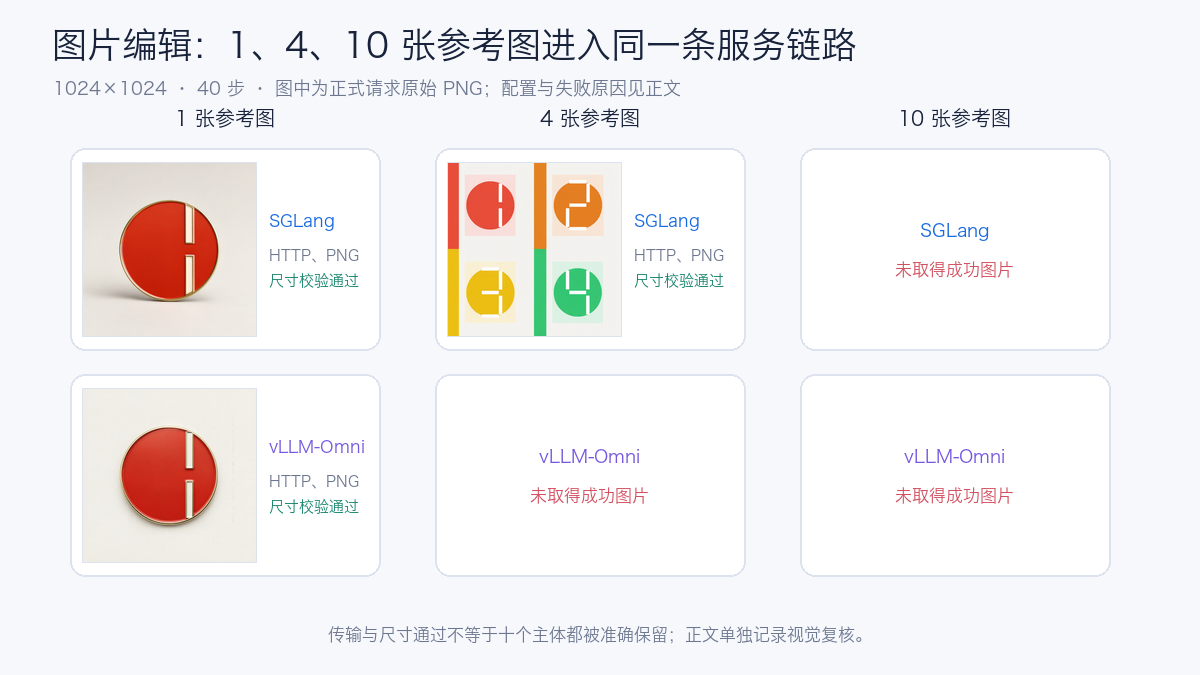

图中的 1 图和 4 图样例通过了 HTTP、PNG 解码与尺寸检查。4 图样例保留了四种颜色和 1～4 的排列；单图样例中的数字被模型处理成偏图形化的竖条，说明协议成功不等于编辑语义完全正确，仍要人工或视觉评测模型复核。
扩展矩阵的 完整 CSV 和 带源文件哈希的 JSON 包含默认配置、Tiling 配置、通过、失败和全部正式请求分母。

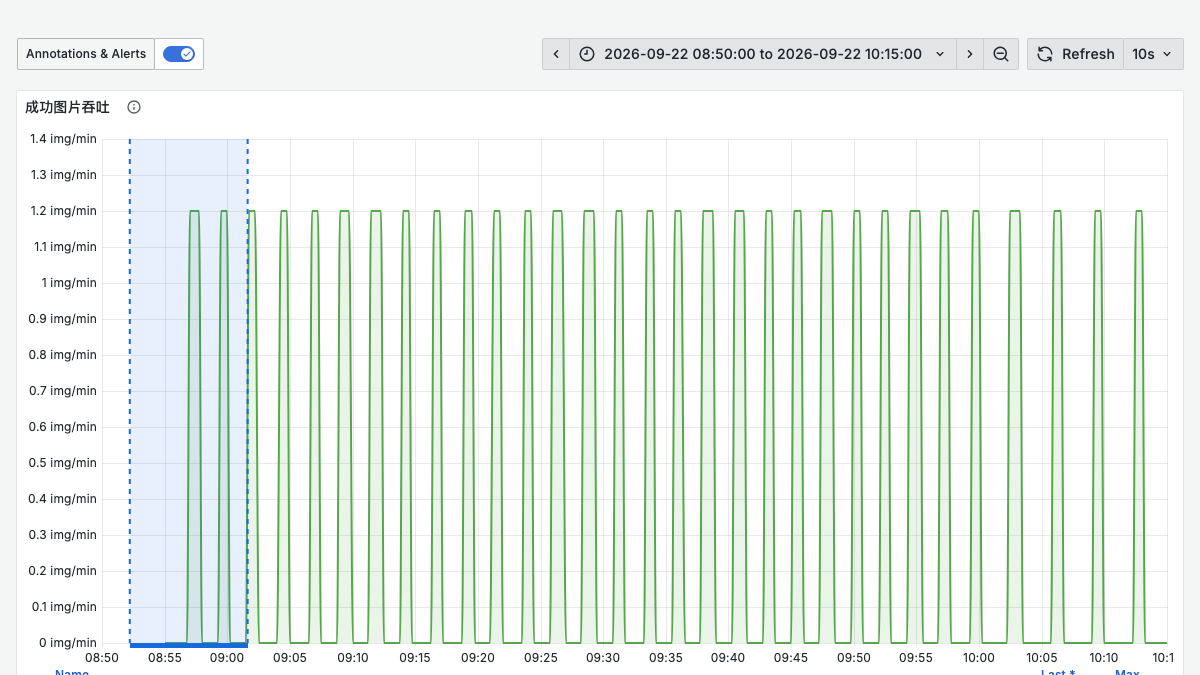

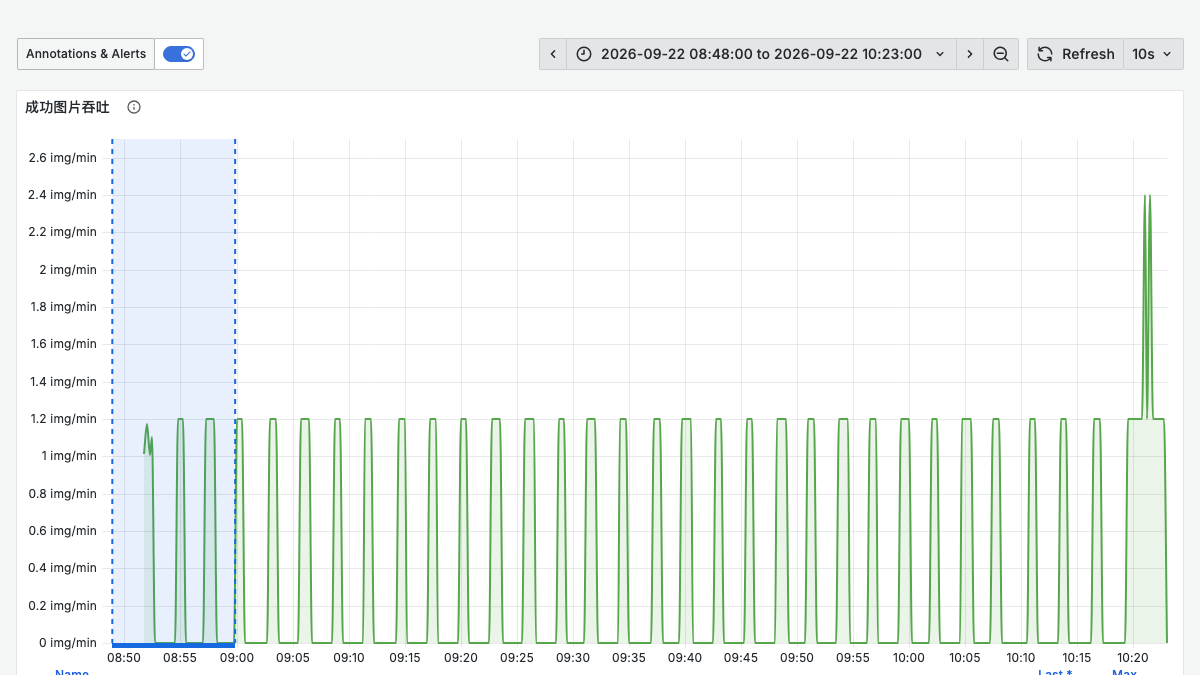

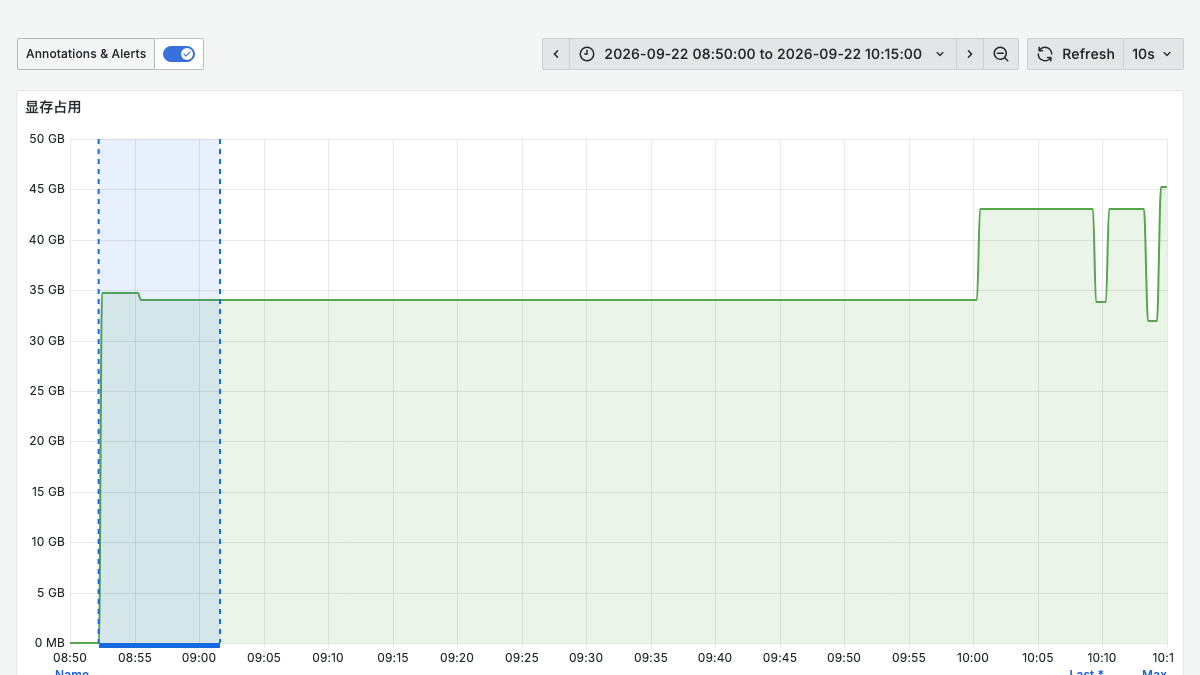

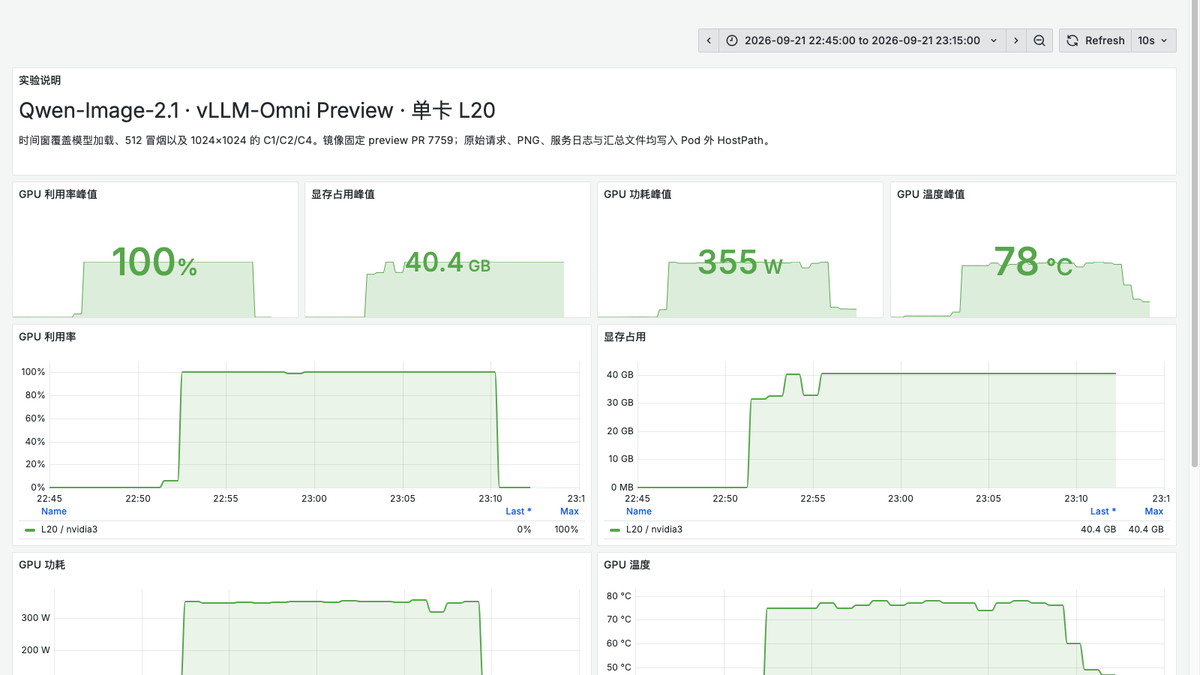

7. 运行时资源记录¶
8. 从 API 到批量图像工作台¶

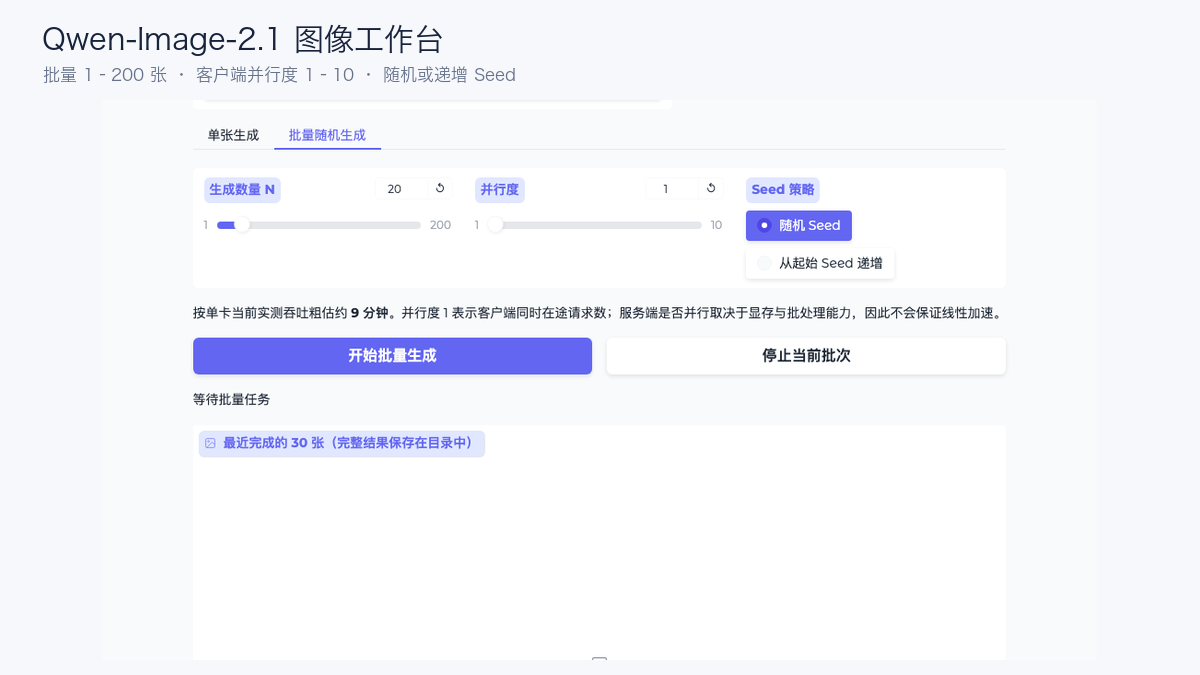

为了让功能验收不局限于固定 Prompt，本轮保留了一套 Gradio 图像工作台。它支持单张生成，也支持一次提交 1～200 张，客户端并行度可设为 1～10；Seed 可以完全随机，也可以从指定值递增。页面显示进度、成功数、失败数、吞吐与预计剩余时间，并允许停止尚未提交的新任务。
工作台与模型服务分开部署，CPU Pod 负责表单、队列和结果索引，GPU Pod 只处理图像 API。每张图片都保存请求 JSON、每次尝试的原始响应、结果 JSON、PNG 和 SHA-256。目录先写到 Pod 外的持久位置，再异步回传到使用者机器，Pod 重建不会删除已经生成的图片。
使用端可以通过本地端口转发访问，不必给工作台开放公网入口：
浏览器打开 http://127.0.0.1:7861/ 即可。这里的“并行度”表示客户端同时在途请求数。按 SGLang 当前约 2.33 img/min 的实测吞吐估算，100 张 1024×1024、40 步图片约需 43 分钟，200 张约需 86 分钟；在服务端仍限制单活动请求时，把并行度从 1 调到 10 不会得到十倍速度。
9. API 复现¶
两个引擎都通过 OpenAI-compatible 图片生成接口提供服务。下面的请求可以同时验证中文排版与 Base64 PNG 返回：
curl -sS http://127.0.0.1:30000/v1/images/generations \
-H 'Content-Type: application/json' \
-d '{
"model": "Qwen-Image-2.1",
"prompt": "极简科技海报，深蓝背景，中央只显示清晰准确的中文『让想象发生』",
"size": "1024x1024",
"num_inference_steps": 40,
"seed": 43,
"response_format": "b64_json",
"output_format": "png"
}'
正式验收不能只检查 HTTP 200。客户端还应验证 JSON Schema、Base64 解码、PNG 魔数、图片尺寸、RGBA 通道、文件大小和 SHA-256；失败响应原样留存，方便区分网关错误、引擎错误和输出解析错误。
10. 硬件与生产部署建议¶

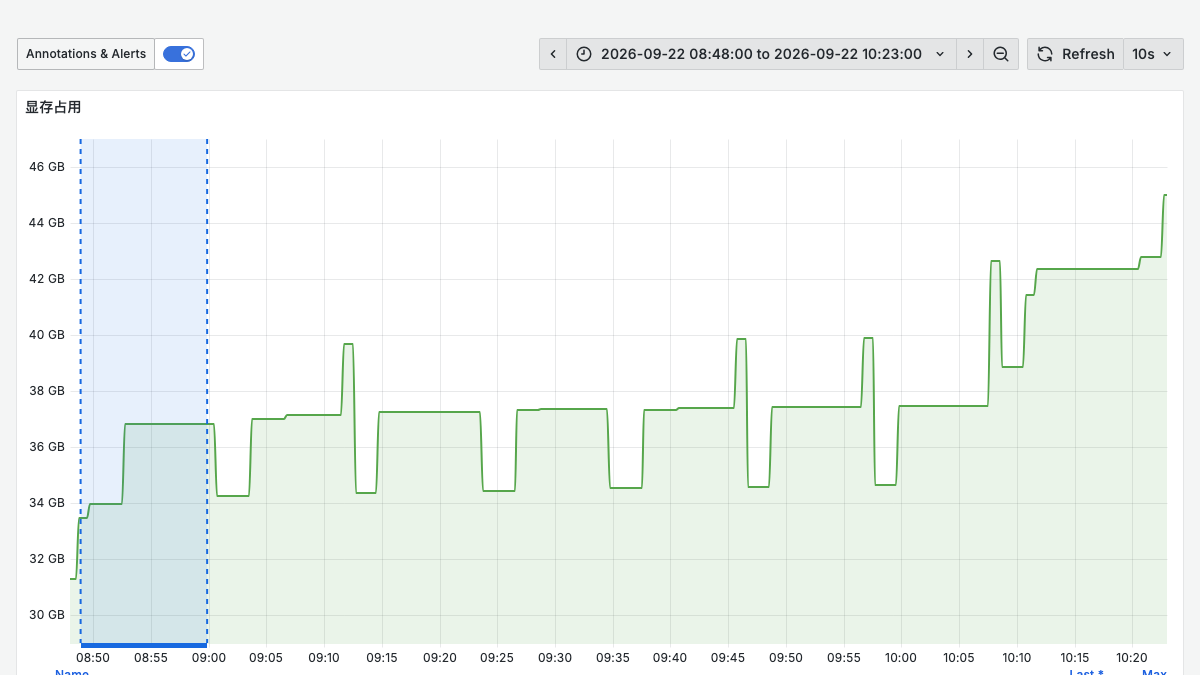

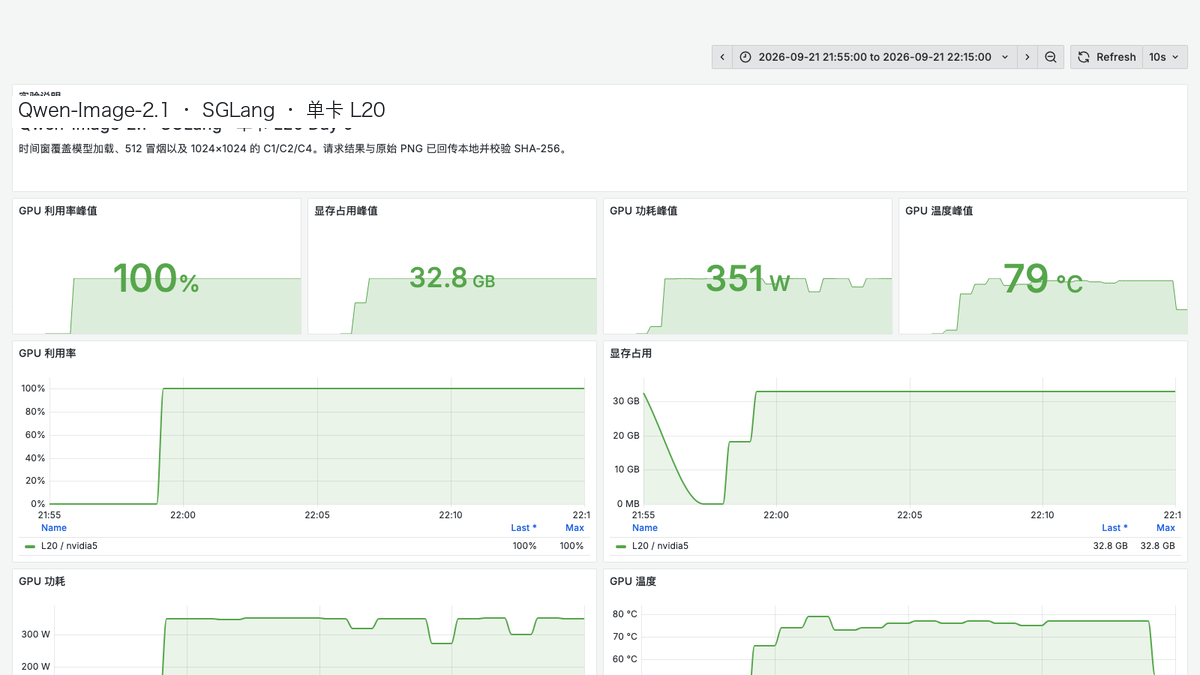

L20 48 GB 是这次完整 BF16 单卡部署的可用起点。1024 基线峰值分别为 32.8 GB 和 40.4 GB；扩展到原生 2K 与编辑矩阵后，SGLang 和 vLLM-Omni Preview 分别达到 45.2 GB 与 45.0 GB，卡面余量只剩约 3 GB。生产环境还要给驱动差异、CUDA Graph、批处理和偶发碎片留空间，因此不能用 1024 的峰值推算 2K 容量，也不能把单次峰值直接当作显存 Request 上限。
A30 通常只有 24 GB 显存，本轮按用户要求没有执行 A30 测试。根据两套 L20 实测峰值，完整 BF16 运行时无法直接落入 24 GB；若必须使用 A30，需要尝试组件 CPU Offload、量化或多卡切分，并接受 PCIe 传输和更长延迟。这个判断是容量推导，不是 A30 实测结论。
面向生产可以按以下顺序推进：
- 先用单活动请求完成固定 Prompt、文字、透明 PNG 和失败响应验收，再改批处理参数。
- 把在线工作台、任务队列和 GPU 引擎分开，限制单用户批量规模和全局在途请求，避免 200 张任务占住整个服务。
- 逐级测试 1024、1536、2048 和官方推荐长宽比；每一级重新记录显存峰值、单图延迟与 OOM 边界。
- vLLM-Omni 开启
max_num_seqs>1或 Step Execution 时，用同尺寸、同 CFG、同 LoRA 状态的请求组成批次，并把图片质量验收放在吞吐门槛之前。 - 生成结果保存到对象存储、PVC 或受控 HostPath，数据库只记录任务和对象索引；为原始响应、PNG 和元数据设置不同的保留周期。
- 看板同时展示队列深度、成功/失败率、端到端延迟、图片吞吐、GPU 利用率、显存和功耗。仅有 GPU 100% 无法判断用户是否等得过久。
- 固定模型 Revision、镜像 Digest、Runtime 版本和生成参数。升级 SGLang、vLLM-Omni、Diffusers、Torch 或驱动后，重新跑同一组功能门槛和代表性性能档。
11. 面向消费级显卡部署：显存容量只是第一道门槛¶

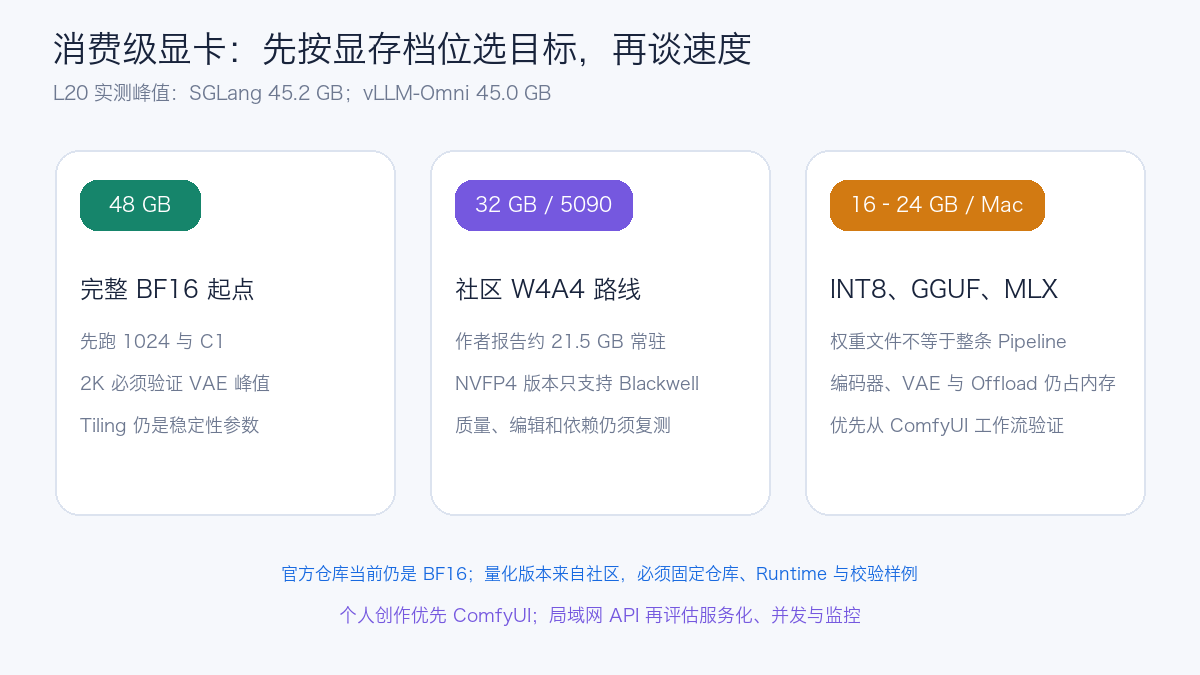

L20 实测需要区分三个问题：模型能否加载、能否生成一张图片、能否稳定承担连续任务。48 GB 显存可以直接运行完整 BF16 Pipeline；32 GB 消费卡更可能需要 VAE Tiling、组件卸载或量化；24 GB 及以下通常还要更激进的 CPU Offload。后两档不是本文的性能实测。
截至本文测试时，Qwen 官方仓库发布的是 BF16 权重；Hugging Face 的模型树已经出现多种社区量化。它们压缩的组件、支持的 GPU 和 Runtime 并不相同，不能只按下载文件大小选择：
| 路线 | 社区仓库与已公开数据 | 适合的设备 | 使用前要确认 |
|---|---|---|---|
| ComfyUI INT8 / W4A8 | Comfy-Org/Qwen-Image-2.1 提供 INT8 ConvRot Transformer，以及 BF16、INT8 ConvRot、W4A8 文本编码器 | 16～32 GB NVIDIA 卡的优先验证路线 | Transformer、文本编码器与 VAE 要成套选择；仓库没有给出本文口径的端到端峰值 |
| GGUF Q3～Q8 | Abiray/Qwen-Image-2.1-GGUF 的 Transformer 文件约 3.19～7.59 GB，通过 ComfyUI-GGUF 加载 | 显存紧张、接受组件 Offload 的个人工作站 | 仍需额外文本编码器和 VAE；仓库标注的“推荐显存”不能理解为整条 Pipeline 的峰值 |
| W4A4 NVFP4 | ModelsLab/Qwen-Image-2.1-W4A4-nvfp4 报告 Transformer 文件 4.54 GB、常驻约 21.53 GB，RTX 5090 上 1024×1024、40 步约 7.65 秒 | RTX 50 系 Blackwell | 仅支持 SM120；文本编码器仍为 BF16，仓库数据需要用自己的 Prompt 和编辑矩阵复核 |
| MLX 4-bit | ddalcu/Qwen-Image-2.1-MLX-Serve-4bit 是 10.7 GB 的 Text-to-Image Pack | 16 GB 以上 Apple Silicon 的早期试验 | 依赖尚未正式发布的 MLX Serve 分支；为节省容量移除了视觉塔，不能据此推断完整编辑能力 |
另有独立的 W8A8 FP8 校准版本，但它要求 Blackwell、CUDA 13 和自定义加载器，不是可以直接交给 ComfyUI、SGLang 或 vLLM-Omni 的通用 Checkpoint。社区仓库发布得很快，生产前至少要核对源模型 Revision、量化范围、许可证、Runtime Commit、1024/2048 输出、文字准确性和多参考图编辑。
RTX 5090 提供 32 GB GDDR7，但 32 GB 仍低于本文部分 BF16 配置的 L20 峰值。W4A4 的社区数据说明 5090 有机会把完整运行集压进显存，却不代表 BF16 服务参数可以原样照搬。消费级显卡部署还需要足够的系统内存和高速 NVMe，避免文本编码器、DiT、VAE 在 CPU 与 GPU 之间迁移时被内存容量和 PCIe 带宽卡住。可以按下面的顺序验证：
- 从 1024×1024、单请求、40 步开始，记录进程显存峰值和单图延迟；
- 打开 VAE Tiling、量化或组件级 CPU Offload 后重新测量，不能只确认模型进程没有 OOM；
- 再验证 2048×2048 和长宽比画幅，观察 VAE 解码阶段的瞬时峰值；
- 个人工作站优先使用单用户任务队列，避免浏览器连续提交造成内存和显存抖动；
- 将图片、请求参数和 Seed 保存到本地磁盘，服务重启后仍能复现和追踪。
个人创作更适合用 Diffusers 或 ComfyUI 组合工作流；局域网 API、批量任务和统一监控则更适合增加 SGLang 或 vLLM-Omni 服务层。消费级显卡部署比较现实的目标是稳定完成 C1，而不是直接追求多用户并发。

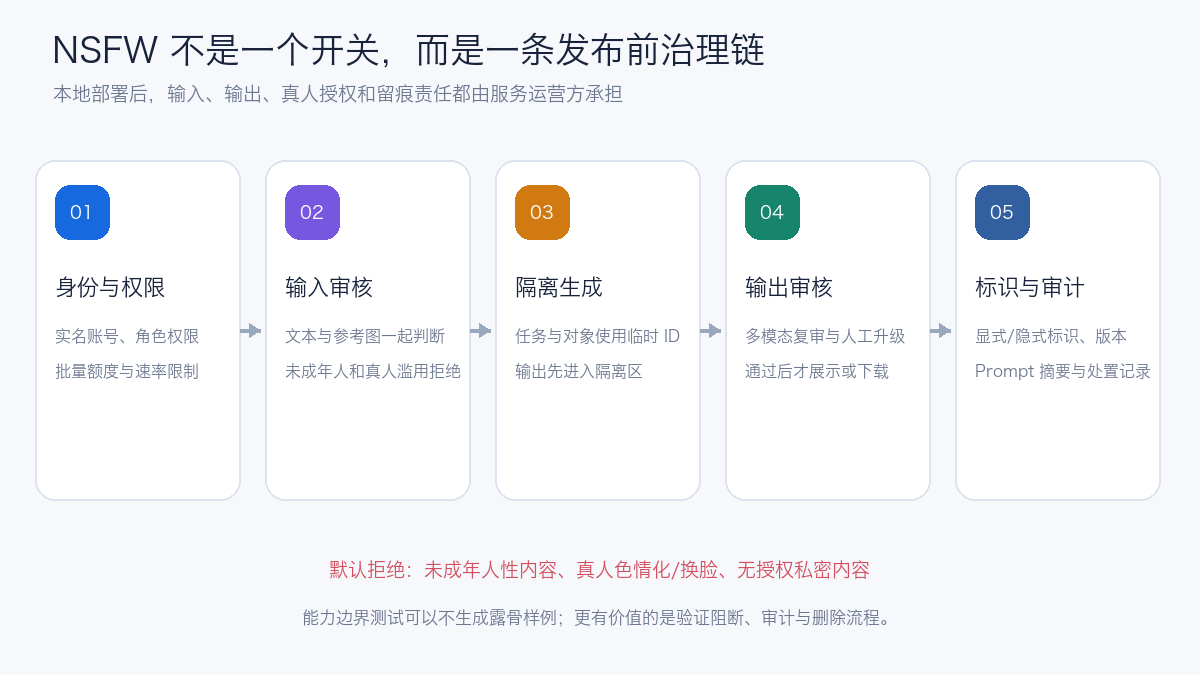

12. NSFW 应被当成治理问题¶
NSFW（Not Safe For Work，不适合在工作环境展示的内容）不是单一分类。艺术裸体、成人暗示、明确性内容、真人色情化编辑和未成年人内容，在风险和处置上完全不同。Qwen-Image-2.1 的模型卡没有声明内置 Safety Checker；本地部署开放权重后，输入审核、输出审核、用户权限和留痕责任都落到服务运营方。
企业环境至少需要建立以下边界：
- 涉及未成年人或疑似未成年人的性内容直接拒绝；
- 真人色情化、换脸和私密内容默认拒绝，确有合法业务场景也必须取得明确授权并限制使用范围；
- 输入和输出分别执行多模态审核，不能只对 Prompt 做关键词过滤；
- 批量接口使用实名账号、角色权限、速率限制和审计日志，记录模型版本、Prompt 摘要、审核结果和输出对象索引；
- 生成内容保留显式标识，并按适用规则写入隐式标识或元数据；
- 为误判申诉、违规下架和安全事件处置设置责任人和时限。
本文没有生成露骨样例，也没有通过解除过滤来证明能力。对企业来说，更有价值的测试是验证审核链路能否在图片进入存储、展示或下载前阻断违规内容，并确认审计记录与删除流程真实可用。
