从 Contiv 到 Kube-OVN：保留物理 VLAN 的单节点迁移实战¶

更换容器网络，最难的往往不是让新 Pod 启动，而是让它继续遵守现有机房的规则：使用原有业务网段，经原有 VLAN 出口，由原物理网关路由，同时不打断宿主机的管理网络。

这次实验从一个使用定制 Contiv 的 Kubernetes 测试集群中选出一台节点，先退出原集群验证 Kube-OVN Underlay，再接回原集群。接回后，节点恢复 Ready，两个普通 Pod 使用物理网络地址，与原 Contiv Pod 双向 HTTP 通信通过；其他节点保留原网络。 目标节点没有运行 Contiv netplugin、Cilium 或 kube-proxy。

迁移过程来自已归档的实验记录；2026 年 10 月 19 日又为仍在运行的单节点环境补接监控，见第 8.1 节，没有再次切换网络。集群名、节点名、内部域名、IP、MAC、VLAN 和内部路径均已替换；示例地址不代表原环境。测试数量、报文长度和成功／失败记录保持原值。下文的 worker-canary 是测试节点，control-helper 是放置新网络控制组件的辅助节点。

1. 原网络有什么必须保留¶

原环境的 Contiv 是内部维护的定制实现，不能用社区项目的维护状态代替对这套部署的判断。实际职责是：Netmaster 管理共享地址池，宿主机上的 netplugin 创建 Pod 网络接口，Open vSwitch（OVS，开放虚拟交换机）将业务接入物理 VLAN；原节点上的 Cilium 以串联方式补充 Service 等能力。原链路详见Contiv、OVS 与 Cilium 串联网络实战。

CNI 是 Container Network Interface，即容器网络接口规范；IPAM 是 IP Address Management，即 IP 地址管理；VLAN 是 Virtual Local Area Network，即虚拟局域网。Underlay 在本文中指 Pod 直接使用物理网络的地址和 VLAN 转发，而不是另建一套业务隧道地址。Kube-OVN 用 Open Virtual Network（OVN）维护逻辑网络，再由 OVS 执行数据转发。

迁移希望保留的是物理网络契约，并不要求新旧软件生成完全相同的网桥、流表或 Pod MAC。原 Contiv 的 NORMAL 交换路径与 OVN 编译的流表结构不同；使用相同 VLAN，并不意味着控制面和故障恢复方式也相同。

flowchart TB
  subgraph OLD["迁移前：存量节点"]
    direction LR
    O1["Pod eth0"] --> O2["Contiv veth<br/>OVS NORMAL"] --> O3["bond0<br/>业务 VLAN 200"]
  end
  subgraph NEW["迁移后：测试节点"]
    direction LR
    N1["Pod eth0"] --> N2["OVN 逻辑网络<br/>OVS br-int"] --> N3["localnet / br-biz<br/>bond0 · VLAN 200"]
  end
  OLD ~~~ NEW
  OLD --> PHY["原物理交换网络与网关<br/>保留 Pod 源 IP / MAC"]
  NEW --> PHY

图中展示的是两类节点通向同一物理网络的路径。管理接口 bond0.210 保持原配置，但仍与业务共享底层 Bond，故障域没有因此完全隔离。

2. 分两次验证，避免混淆实验结果¶

一开始就在原集群安装新 CNI，会同时引入控制器范围、旧 sandbox 清理、物理接线和地址池冲突等问题。这次先将已清空工作负载的节点作为独立实验集群，验证网络本身；随后才把它接回原集群。

独立阶段曾使用 Underlay–Overlay Interconnection（U2O，Underlay 与 Overlay 互通）。它会额外占用一个 Underlay 地址，并可能改变 Pod 的路由选择。这不符合保留物理网关的最终目标，因此后续删除默认业务 Overlay 子网、关闭 U2O，将业务 Underlay 设为默认网络，确认普通 Pod 的默认网关回到物理网关。

节点内部的 join 网络仍保留，用于节点与 OVN 的内部连接；它不是分配给普通业务 Pod 的 Overlay 地址池。判断是否为纯 Underlay，要看普通 Pod 的地址、路由、逻辑交换机 localnet 端口及真实报文，不能只凭某个 daemon 参数里出现 geneve 就下结论。

独立阶段的“纯 Underlay 调整及验收”记录为 43.8 秒。这个时间不含之前的节点清理、镜像准备和 Bond 接线，也不能作为完整迁移耗时。

交接时保留了原 kubelet 身份、运行时和 CNI 配置，以及 OVSDB、接口、路由与地址分配记录。旧 Pod 应在旧 CNI 服务仍可用时先完成退出，让 CNI DEL 正常回收网络；清理残留 sandbox 的实际问题见后文。随后停止目标节点的旧网络代理，确认没有另一套 OVS 管理进程同时接管同一物理接口，再交给 Kube-OVN。不能只替换一个 CNI 配置文件，就让两套代理同时维护同一上联，也不能用删除整个 OVS 数据库代替有对象范围的交接。

3. 先解决 IPAM 所有权，再启动新 Pod¶

最容易出错的做法，是从旧网段里找几个 ping 不通的地址，直接交给新 CNI。没有应答，只能说明当时没有观察到应答，无法阻止 Netmaster 下一秒把这个地址分给别的节点。

本次先通过原 Netmaster 的正式分配接口创建占位端点，使六个地址进入原共享池的已占用状态，再允许 Kube-OVN 从这六个地址中分配。占位端点只有控制面记录，不在物理网络上创建一份同 IP 网卡。随后逐个核对占位所有者和原池的分配位图。

下面用脱敏后的地址表示这六个位置：

10.244.8.18  10.244.8.29  10.244.8.33
10.244.8.38  10.244.8.43  10.244.8.57

Kube-OVN 的 Subnet 仍使用原 /22 掩码和物理网关，只通过 excludeIps 排除其余地址。不能为了只用几个 IP，就把 Pod 掩码随意缩成一个更小子网；那会改变 Pod 判断哪些目的地址需要经过网关的行为。

这里的可用数是人为限制后的实验池容量，不是整个物理 /22 的剩余容量。滚动升级的额外副本同样需要地址，六个名额全部用完时，不能直接增加普通 Pod。

占位方案适合有界实验，生产环境更适合由网络平台明确委派互不重叠的地址范围，并确定回收流程。单纯在 Kube-OVN 中配置 IPPool，并不会自动让 Netmaster 排除同一批地址。若继续逐 Pod 对接旧 IPAM，还要实现幂等分配、并发冲突处理、失败补偿、删除回收与控制器重启后的状态对账。

4. 接线选择：为什么最终直接使用 bond0¶

同一个业务 VLAN，可以在不同层添加标签。区别在于谁负责这一层，以及管理接口是否需要搬迁。

两种方式都可能接入同一个物理 VLAN，但不能把“已在 Linux 子接口处理标签”和“OVN 再处理同一业务标签”直接叠加。错配可能导致重复标签或错误分类，不能认为填了同一个 VLAN 数字就一定互通。

原接线已经是业务通过 OVS 使用 bond0，管理地址保留在 Linux 管理 VLAN 子接口。为了尽量保持这个结构，最终采用第二种方式，不额外创建 bond0.200，也没有为本次实验修改交换机配置。Kube-OVN Underlay 接口与 VLAN 定义

4.1 三个资源分别管什么¶

ProviderNetwork 指定节点的物理接口，Vlan 将业务标签绑定到这个接口提供者，Subnet 定义 Pod 地址、网关和分配范围。下面是已应用配置的脱敏结构；它没有包含实验的权限隔离和安装配置，不能单独作为存量集群的安装包使用。

apiVersion: kubeovn.io/v1
kind: ProviderNetwork
metadata:
  name: biz
spec:
  defaultInterface: bond0
  nodeSelector:
    matchLabels:
      kubernetes.io/hostname: worker-canary
      example.net/cni-canary: "true"
  exchangeLinkName: false
  autoCreateVlanSubinterfaces: false
  preserveVlanInterfaces: false
  vlanInterfaces: []
---
apiVersion: kubeovn.io/v1
kind: Vlan
metadata:
  name: business-vlan
spec:
  id: 200
  provider: biz
---
apiVersion: kubeovn.io/v1
kind: Subnet
metadata:
  name: business-underlay
spec:
  protocol: IPv4
  cidrBlock: 10.244.8.0/22
  gateway: 10.244.8.1
  vlan: business-vlan
  namespaces: [cni-canary]
  default: true
  logicalGateway: false
  u2oInterconnection: false
  natOutgoing: false
  enableLb: false
  disableGatewayCheck: false
  mtu: 1500
  excludeIps:
    - 10.244.8.1..10.244.8.17
    - 10.244.8.19..10.244.8.28
    - 10.244.8.30..10.244.8.32
    - 10.244.8.34..10.244.8.37
    - 10.244.8.39..10.244.8.42
    - 10.244.8.44..10.244.8.56
    - 10.244.8.58..10.244.11.254

logicalGateway: false 保留物理网关；u2oInterconnection: false 关闭两类业务网络互通；natOutgoing: false 与保留源 Pod IP 的目标一致。接回阶段不验收 Service，因此 enableLb 为 false。default: true 也不是“仅对某一节点生效”的开关，本实验依靠后文的控制器隔离约束其作用范围。

4.2 preserveVlanInterfaces 不是“不动原接口”¶

这个名字容易产生误解。核对固定版本源码可以看到，相关流程会建立 OVS internal 端口，并转移原 VLAN 接口上的地址和路由。它可以保留网络功能，但不等于原 Linux 接口的身份、地址归属和接线完全不变。1.16.12 的 VLAN 接口配置实现

本次为了保留管理 VLAN 子接口，未启用这一流程；切换前后核对了管理接口的 ifindex、MAC、地址、MTU、回程和 Bond 成员。这是本次节点上验证通过的配置，不能推成所有 Linux 发行版、网络管理服务和网卡组合的通用保证。

管理与业务共用底层上联，OVS 异常仍可能影响远程管理。生产设计若能提供独立管理物理接口和带外控制台，会比只依靠同一 Bond 上的 VLAN 分离更容易恢复。

4.3 从 OVS 结构一直看到线上报文¶

接线摘要如下，桥名、端口名和 VLAN 已替换：

Bridge br-biz
  Port bond0                     trunks: [0, 200]
  Port patch-localnet-to-br-int   type: patch

Bridge br-int
  Pod veth ports
  patch port to br-biz

Management: bond0.210             existing IP / route retained
Absent:     bond0.200             no new business VLAN subinterface

br-int 处理 OVN 的逻辑网络流表；localnet 将逻辑交换机接到物理提供者网络；patch 端口连接两个 OVS Bridge。业务报文随后通过 bond0 的 VLAN 200 出口。跨网段时，Pod 按默认路由把报文交给原物理网关。

独立纯 Underlay 阶段抓到了下面这组 ICMP 头部；这里只保留验证所需字段，地址与 MAC 已替换：

02:00:00:00:20:29 > 02:00:00:00:20:01, ethertype 802.1Q,
length 1518: vlan 200, ethertype IPv4,
10.244.8.29 > 10.244.8.1: ICMP echo request, length 1480

02:00:00:00:20:01 > 02:00:00:00:20:29, ethertype 802.1Q,
length 1518: vlan 200, ethertype IPv4,
10.244.8.1 > 10.244.8.29: ICMP echo reply, length 1480

配合 1472 字节 ICMP payload、DF（Don't Fragment，不允许分片）标记、3 发 3 收的结果，可以确认这条已测路径承载了 1500 字节 IP 报文。1518 是带单层 802.1Q 标签、未计 FCS（Frame Check Sequence，帧校验序列）的以太帧长度。这不是所有路径、所有报文尺寸或长期吞吐的证明。

5. 接回原集群：只限制 DaemonSet 还不够¶

Kube-OVN 的节点代理可以通过 DaemonSet 选择器限制在一台节点，但 controller 仍可能监听和处理全局 Node、Namespace 与 Pod。只限定谁安装 CNI，不等于限定谁被控制器处理。固定版本的默认子网选择逻辑还会读取 Pod 与 Namespace 的网络注解。1.16.12 的 Pod 网络处理实现

因此，不能在存量集群执行默认全量安装脚本，再用“只选中了一台节点”解释隔离性。本次接回原集群前，额外构建并验证了有界的实验控制面。

flowchart TB
  subgraph CONTROL["control-helper：仅控制面"]
    direction LR
    DB["专属 OVN 数据库"] --- CTL["Kube-OVN controller"] --- CP["受限 API 入口"]
  end
  subgraph API["原 Kubernetes API Server"]
    direction LR
    A["真实 CA / 服务账号认证"] --> R["RBAC + 准入约束"]
  end
  subgraph WORKER["worker-canary：仅此节点换主 CNI"]
    direction LR
    NP["受限 API 入口"] --- CNI["OVS / CNI 节点代理"] --- POD["两个 Underlay Pod"]
  end
  CONTROL ~~~ WORKER
  CONTROL --> API
  WORKER --> API

图中受限 API 入口是本实验自建的代理，不是 Kube-OVN 官方提供的“单节点主 CNI 模式”。图中的连线表示组件关联与 API 访问边界，不是业务报文逐跳路径。

受限代理使用真实 API Server 的 CA 和投射的 ServiceAccount 令牌，没有用伪造的 API 数据让组件“看起来成功”。但它依赖对具体版本客户端行为的适配，仍然是一套定制实验机制。准入规则也只覆盖本次定义的资源与放置方式，并不是对任意特权主体或任意网络插件的通用防护。

污点同样不能单独承担隔离：DaemonSet 可能自带容忍，直接指定 nodeName 也会绕过正常调度选择。正因为如此，本次还检查了实际落点，并用准入用例验证两条已知的 Cilium 放置路径被拒绝。

辅助节点使用独立 OVN 数据目录运行数据库和 controller，不接管它的网卡或 OVS。控制面能在别处运行，与数据面能否只安装在一台节点，是两个需要分别检查的问题。

6. NotReady 的真实排查：权限、缓存与保护流程¶

接回过程曾出现持续 NotReady。它不是一个原因对应一个修复，而是旧运行时状态、受限 API 规则与保护流程共同作用的结果。

这里的 TLS 是 Transport Layer Security，即传输层安全协议。修复缓存启动，不需要开放全局 Secret 读取，更不需要授予任意 Secret 写入。按资源、名称、动词收紧规则后，再验证组件能启动以及越界请求仍被拒绝。

最后一次恢复中，从启动恢复到 CNI 就绪约 9 秒，两个普通 Pod 就绪约 13 秒，12 项节点内验收完成约 15 秒。这些只是最后一次恢复窗口，不包含前面排障时间。

Node Ready 只证明节点健康条件达标，不能代替 Pod 数据面测试；Node NotReady 也不一定说明 SSH 断了。本次其中一次 NotReady，是保护流程主动停止 kubelet 后心跳中断的结果。

仍有一个已知遗留项：controller 周期性尝试读取 CertificateSigningRequest（CSR，证书签名请求）缓存，被隔离入口拒绝。本实验关闭了 OVN IPsec，没有开放全局证书读取或审批；该日志未阻断本次已测数据通信，但它说明这套定制入口还不能直接当作生产支持方案。

7. SSH 看护：恢复入口优先于继续实验¶

业务与管理共享 Bond，切换不应只靠一条持续打开的 SSH 会话。已有连接暂时存活，也不能证明新连接仍能建立。

本次采用三层保护：

1. 节点独立看护：通过系统服务运行，检查管理 IP、回程接口与网关、Bond 模式和成员口、接口身份、MTU 以及 SSH 监听状态，不依赖 Kubernetes 正常工作。
2. 外部新认证探测：办公端周期性重新建立 SSH 认证链，成功后写入带当前运行标识的心跳；节点不把旧会话存活当作健康依据。心跳超过 45 秒未更新时终止阶段。
3. 独立阶段截止：预先设置回退期限；即便安装进程卡住或当前会话退出，也不能无限等待。验收结果落盘且外部探测仍新鲜，才解除阶段回退。

回退脚本先标记实验中止、停止 kubelet 和可能重新接桥的 CNI 代理，摘除实验业务桥上的 Bond 上联，再恢复管理地址与路由。它不会自动恢复测试，也不承诺自动重建原 Contiv 的全部服务。

完整回到旧网络，还需要按备份恢复原运行时身份、唯一 CNI 配置、主机网络服务和旧插件，并新建 Pod 验证；在 Kube-OVN 使用者完全退出之前，不能释放原 IPAM 中的占位地址。

接回阶段外部 SSH 观察窗口共有 90 次样本：89 次成功、1 次失败。失败记录在约 0.232 秒内从认证链提前退出，后续恢复；现有证据无法区分跳板认证失败与目标节点连接失败，因此不能写成“全程 SSH 零中断”。

8. 最后验收了什么¶

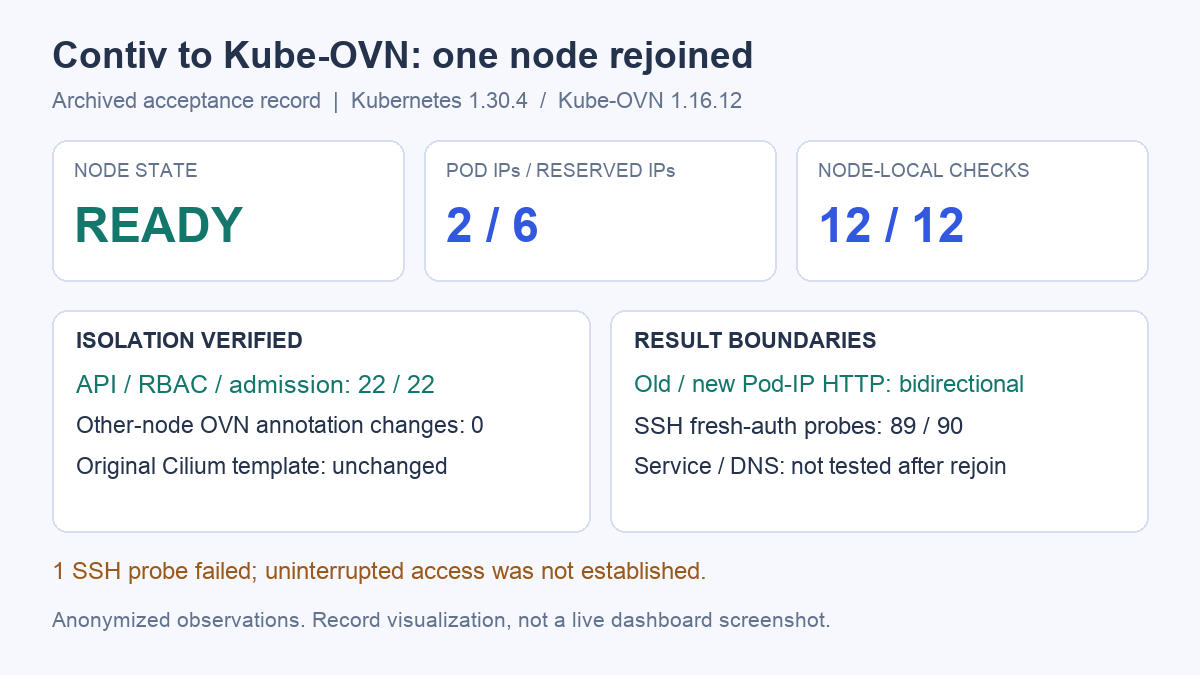

下面的图从脱敏后的归档 JSON 生成，展示节点内验收与隔离检查。它是实验记录的可视化，不是实时监控或 Grafana 截图；原始内网文件没有进入公开附件。

可下载脱敏验收数据，其中保留两个阶段的计数、测试项和 SSH 失败记录。

接回后的两个 Pod 默认网关都是物理网关，MTU 为 1500；实际 MAC 由 Kube-OVN 生成，与原 Contiv 占位记录不同。双向 HTTP 与网关通信证明本次物理网络接受这些新 MAC，但没有登录交换机核对端口安全策略。其他环境若存在 MAC 数量限制、静态 IP–MAC 绑定或 DHCP snooping / ARP 检查，必须先核对对应规则。

独立阶段的 Service / DNS 通过结果保留在独立阶段。本次接回原集群没有安装 kube-proxy，也没有启用 Cilium 或 Kube-OVN 的 Subnet 负载均衡，不能把前一阶段结果挪到这里。Kube-OVN Underlay 本身具备 Service 能力，不代表任意混合 CNI 的集群都能自动获得正确的发现、转发和返回路径。

8.1 补采监控：地址池、控制面与 CNI / OVS¶

10 月 19 日复查时，Controller 的 10660/metrics 和 CNI 的 10665/metrics 已经开启，但现有监控栈没有这两个采集目标。这次在已有 VictoriaMetrics K8s Stack 中追加一个 VMServiceScrape，通过两个只选择实验组件的 Headless Service 发现端点，每 15 秒采集一次。Headless Service 用于发现实际端点，不依赖 ClusterIP 转发，也不代表补验了业务 Service 能力。官方监控说明

追加后，原有 75 个采集目标全部保留，总数变为 77，新增 Controller / CNI 两个端点均为 UP。vmagent 没有重启，Kube-OVN 的 Deployment、DaemonSet 配置与 Pod 身份没有变化。Grafana 复用原来的 VictoriaMetrics 数据源，按地址池、控制面、CNI / OVS 分成三组视图。

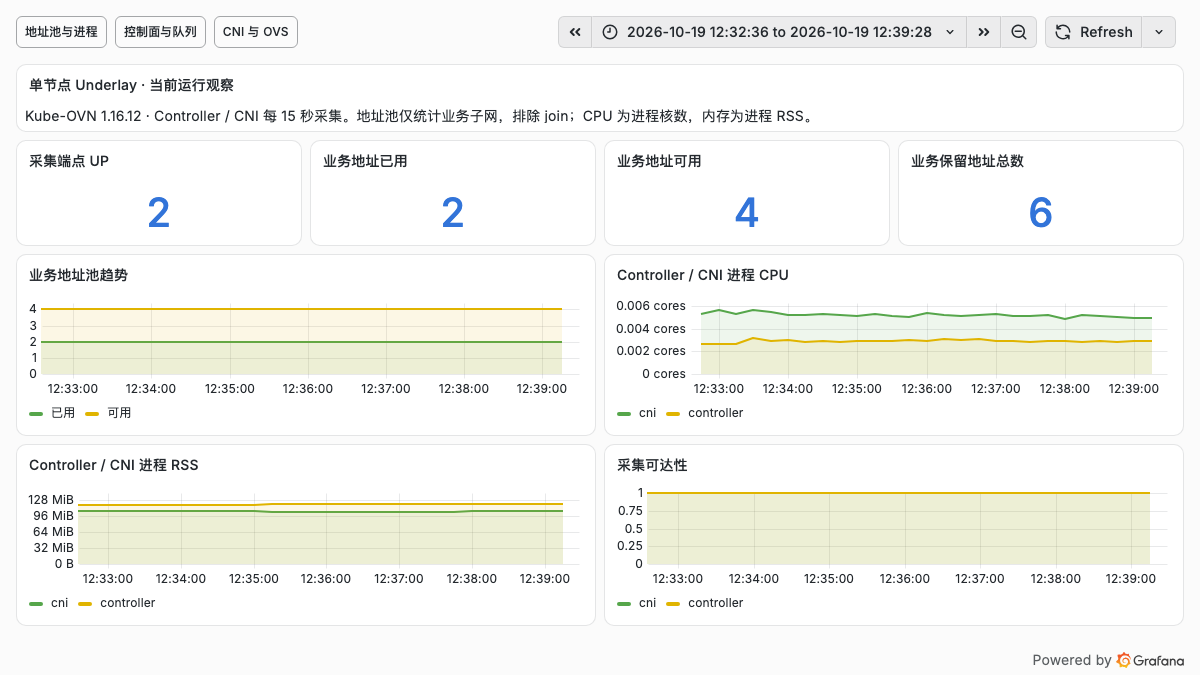

下面三张是实际浅色看板截图。标题和图例使用组件角色，隐藏内部节点、地址和网络名称，曲线与数值保持原样。它们展示 10 月 19 日补采后的短时运行状态，不是迁移当天的历史曲线，也不是改造前后的性能对照。

业务子网仍然是 已用 2 个、可用 4 个、共 6 个保留地址，与接回阶段的地址分配记录一致。看板排除了节点内部 join 网络，不能把这些数字当成物理 /22 的总体余量。CPU 曲线表示 Controller / CNI 进程占用的核数；RSS（Resident Set Size，常驻内存集）表示进程驻留内存，都不等于整台节点的资源占用。

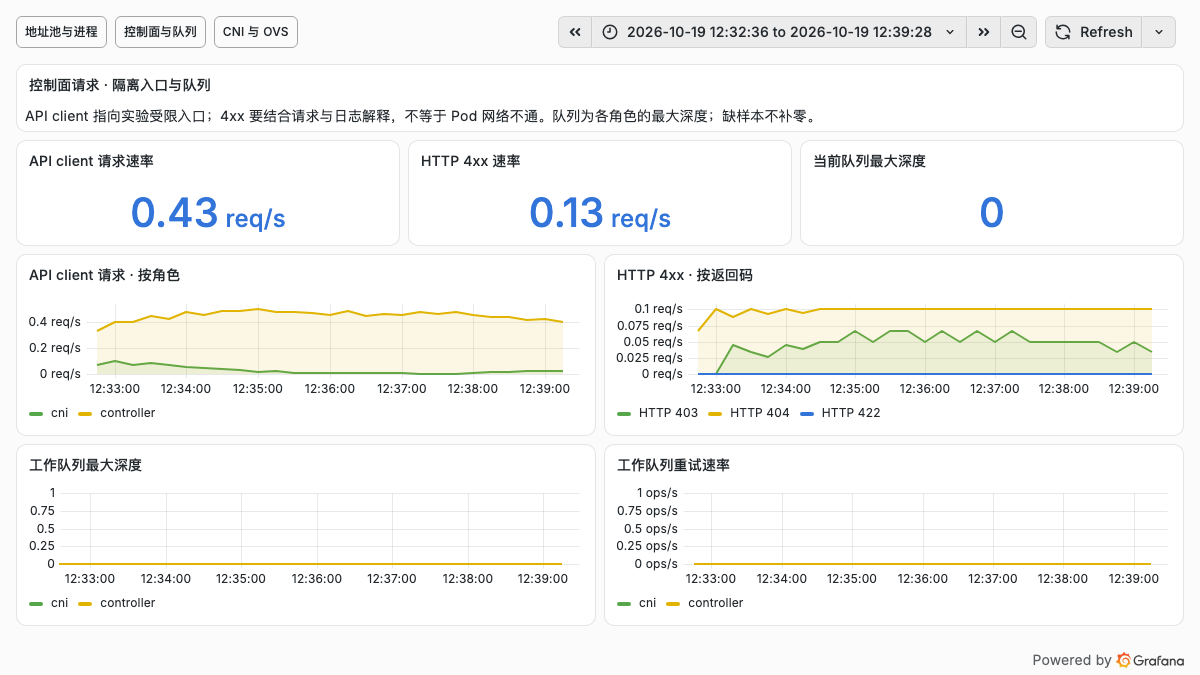

控制面视图保留了实际出现的 403、404，没有把错误曲线抹成零。这里的 API client 请求先到实验受限入口；日志能够确认 CSR 缓存读取被拒绝，但仅靠按返回码聚合的指标，不能把所有 4xx 都归因于同一资源。404 还需要请求路径或审计记录才能进一步定位。

观察窗口内工作队列未见积压，重试速率为零；同时，对现有 Underlay HTTP 端点的一次只读复核返回 HTTP 200、612 字节。这些证据说明当时已测业务路径仍可用，不能据此把控制面权限问题视为已经解决。原有监控中的其他离线目标也未因本次补采而恢复，不应将新增端点 UP 写成全栈健康。

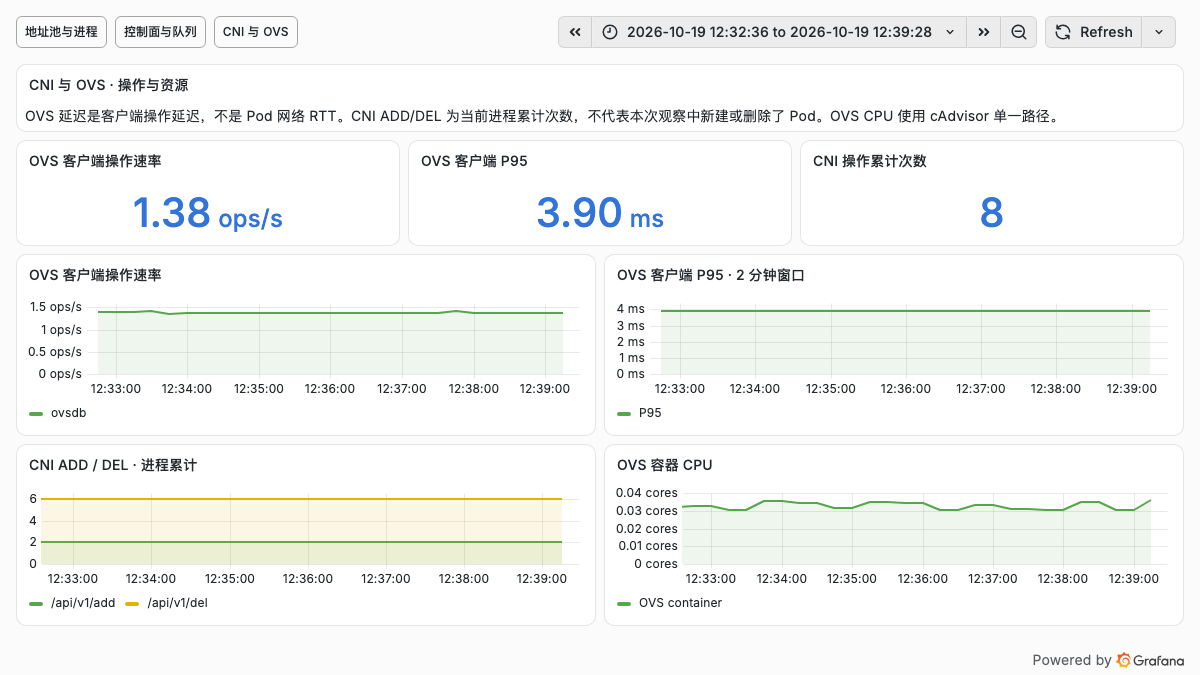

第三组图需要注意三个口径：

目前接入的是 Controller / CNI 自带指标，并复用了已有容器指标。这个有界部署没有安装独立的 ovn-monitor 和 kube-ovn-pinger，所以本次没有数据库内部健康、逻辑端口拓扑，以及专门的 Pod 探测 RTT／丢包图。不能从进程正常、队列为空进一步推出这些维度也已验收。官方指标定义

可下载脱敏监控快照，查看观察窗口、采集变更核对及图表取数记录。

9. 复用这套排查方法时，按层取证¶

以下命令只读取状态。Pod 名、命名空间和地址均为示例；进入节点的方式使用自己的授权通道。

kubectl get node worker-canary -o wide
kubectl -n cni-canary get pods -o wide
kubectl get provider-network biz -o yaml
kubectl get vlan business-vlan -o yaml
kubectl get subnet business-underlay -o yaml

# On the canary host
ip -j -d link show bond0
ip -j addr show bond0.210
ip route get 192.0.2.10
ovs-vsctl show
ovs-vsctl port-to-br bond0
ovs-vsctl list-ports br-int

# Inside an ordinary Pod
kubectl -n cni-canary exec underlay-client -- ip addr show eth0
kubectl -n cni-canary exec underlay-client -- ip route
kubectl -n cni-canary exec underlay-client -- curl -fsS http://10.244.8.33

排查顺序可以固定为：运行时选中了哪个 CNI 配置 → controller 是否分配地址和注解 → 本地 CNI 缓存及 socket 是否就绪 → veth 是否接入 OVS → localnet / ProviderNetwork 是否正确 → VLAN、ARP 与回程是否匹配 → 新旧 Pod 双向请求 → Service 与 DNS 单独验收。

OVN 的流表不能只找 NORMAL 这一条规则。需要进一步定位逻辑交换机、端口、流表计数与 trace；某个 OVS internal 接口显示 DOWN，也不足以单独证明整个数据面停了。

10. 距离生产替换，还差哪些验证¶

这次完成的是保留物理 VLAN 契约的一台节点主 CNI 替换。它支持继续评估 Kube-OVN Underlay，但没有给出整集群直接替换的结论。

本轮没有做持续吞吐、长连接、跨节点 Kube-OVN 迁移或生产规模压测，也没有证明它比原 Contiv 更快。数据面能对接原物理网络，解决的是迁移可行性中的一部分；生产落地还取决于地址管理、Service、控制面运维和故障恢复能否形成闭环。

对计划新建的集群，预先委派独立地址范围、明确业务 VLAN 与物理网关、完整部署 Kube-OVN，通常比在存量集群长期维护两套主 CNI 更容易管理。对必须保留的旧环境，则应先把单节点边界、双向通信和回退验证做扎实，再决定如何扩大范围。
